自動車エンジン用タイミングプーリー

ホーン は、車両発電機およびエンジン システム用に設計された自動車エンジン用タイミング プーリーの信頼できる世界的なサプライヤーとして活動しています。 20 年の製造経験に裏打ちされた当社の工場では、高品位 45# 炭素鋼を使用して、電気泳動コーティングを備えたドライブ ユニットを加工しています。これらの安定性の高いコンポーネントは、厳しい動作環境においても一定の伝達比、高い衝撃吸収性、および長期にわたる耐食性を保証します。

最新の電力システムにおける同期伝送ダイナミクス

最新の産業用および自動車用電源システムは、回転運動を同期させるための動力伝達レイアウトの効率に大きく依存しています。高効率の同期ベルトドライブでは、滑りをなくし一定の伝達比を保証するために、正確な歯の噛み合いが必要です。高性能モーター アセンブリの場合、自動車エンジン用の認定タイミング プーリーを導入すると、一定の伝達比と滑りのない性能が保証され、機械的抵抗を低減しながらシステムの同期が最適化されます。

自動車エンジンの動作環境では、優れた衝撃吸収性、消音性、高速安定性を発揮する機械部品が求められます。標準的な摩擦依存ベルトでは、滑りによるエネルギー損失が発生することがよくありますが、歯の噛み合い力学により 98% を超える伝達効率を達成します。これらの同期構成は継続的な潤滑の必要性を排除することで、運用メンテナンスを削減し、さまざまな分野にわたって長期的な運用コストを削減します。

機械的な歯の噛み合いと回転同期

同期動力伝達の中核機構は、嵌合プロファイルの正確な形状に依存しています。滑りがないため、従動軸は駆動軸と完全に同期して回転します。このレベルの制御は、エンジンの干渉や燃焼効率の低下を防ぐためにバルブとピストンのタイミングを完全に一致させる必要がある内燃機関のレイアウトでは不可欠です。

性能と耐久性の指標

動的性能を実現するには、回転ユニットがベルトに加わる振動によるストレスを防ぐ必要があります。激しい荷重変動下では、コンポーネントは歯の磨耗や劣化を起こすことなく、急激なトルク変動を吸収する必要があります。このレベルの機械的安定性を達成するには、耐久性の高い炭素鋼と、摩擦による熱や環境湿気に耐える特殊な表面処理を組み合わせる必要があります。

エンジニアリングパラメータと材料冶金

正しい材料組成を選択することで、動的コンポーネントが継続的な疲労とねじり荷重にどれだけうまく対処できるかが決まります。構造コンポーネントは、高温の動作温度下で数十万回の動作サイクルにわたって機械的安定性を維持する必要があります。

中炭素鋼の特性

高い引張強度と衝撃耐久性を実現するために、45# 炭素鋼が主原料として使用されています。この高品質の中炭素構造用鋼は、炭素含有量が約 0.42% ～ 0.50%、材料密度が 7.85 g/cm3 であることが特徴です。この材料グレードの特定の化学組成は次のように定義されます。

• マンガン(Mn)含有量:0.50%～0.80%
• シリコン（Si）含有量：0.17％～0.37％
• 脆化を防ぐためにリンと硫黄のレベルを厳密に管理
• 引張強さ：600MPa以上
• 降伏強度：355MPa以上
• 破断伸び：16％以上
• 面積縮小率：40％以上

熱処理および応力除去プロセス

45# 炭素鋼は、その特殊な化学設計により、靭性と耐摩耗性の最適なバランスを達成するために制御された加熱プロセスを必要とします。自動車エンジン用タイミングプーリーの製造では、安定した耐摩耗性を確立するために焼き入れおよび焼き戻しパラメータの管理が不可欠です。標準的な熱処理には、約 840 °C での焼き入れとその後の 560 °C ～ 600 °C の間の焼き戻しが含まれ、摩擦摩耗に耐えるために最終的な表面硬度を HRC 22 ～ 34 の範囲に高めます。

幾何公差と製造プロセス

急激なベルトの摩耗やベルトのトラッキングエラーにつながる回転の不均衡を避けるために、コンポーネントは正確な幾何学的基準に準拠する必要があります。以下の表は、製造されたコンポーネントの主要な技術仕様と公差の比較の概要を示しています。

精密加工環境と測定プロトコル

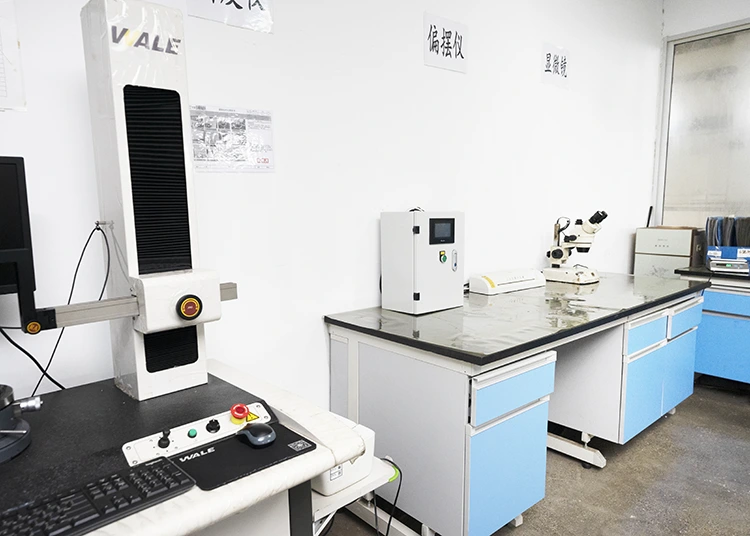

≤0.01 mm の面直角度を維持するには、振動を排除するための安定性の高い治具と剛性の高い CNC 工作機械が必要です。直角度がずれると、ベルトのトラッキングが不均一になり、エッジの摩耗やベルトの早期破損につながります。生産施設では、三次元測定機 (CMM)、真円度試験機、および形状測定器を利用して統計的プロセス制御 (SPC) を実行し、重要な寸法をリアルタイムで監視し、99.995% の一貫したプロセス歩留まりを達成しています。

自動電気泳動とコーティング保護

露出した環境で動作すると、鋼部品は錆びや化学腐食を受けやすくなります。表面の劣化を防ぐために、自動電気泳動ラインで均一な保護コーティングが施されます。この非接触プロセスにより人間による取り扱いが不要になり、衝撃による傷のリスクが軽減され、優れた防錆性が保証されます。代替要件については、電気めっき、亜鉛めっき、ニッケルめっき、黒色酸化膜などの他のコーティングを技術要件に基づいて完全にカスタマイズできます。

統合された技術仕様

私たちを選ぶ理由

経験豊富な精密メーカーと提携することで、サプライチェーンを確保し、機械アセンブリのパフォーマンスを維持します。当社の生産インフラは、広範なエンジニアリングおよび物流サポートを提供するように構築されています。

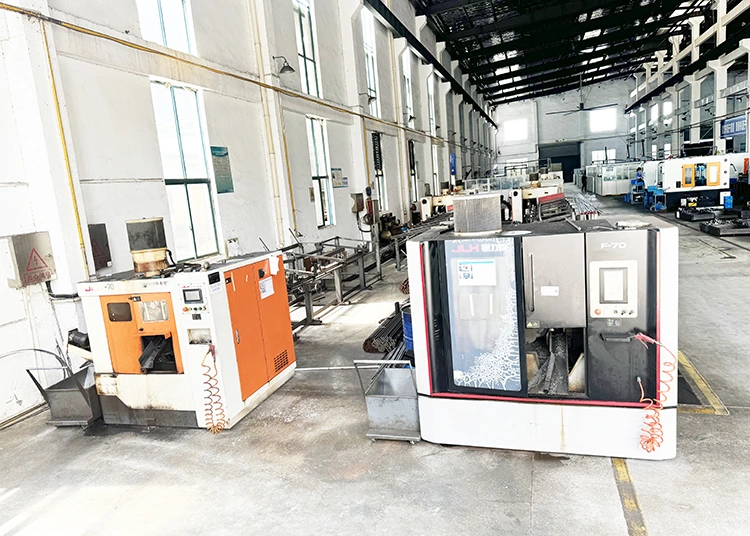

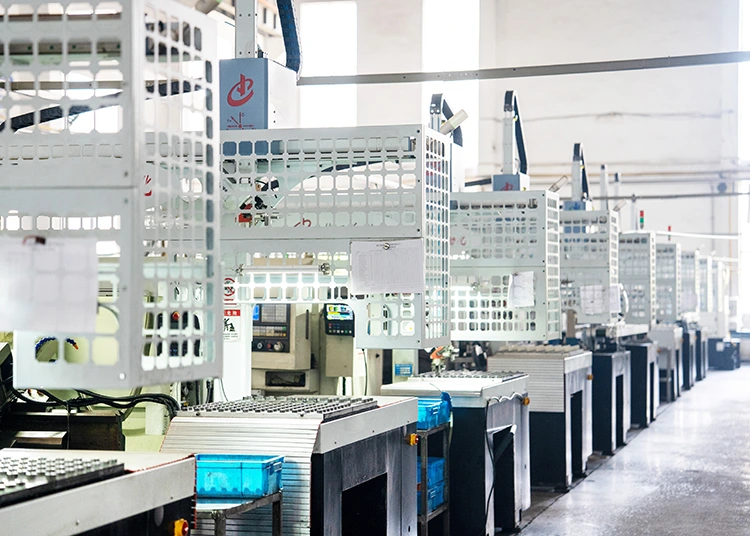

• 大容量自動化プラットフォーム:製造施設では、自動洗浄と自動黒染めラインを備えた 10 個の完全自動生産ラインが稼動しています。内穴公差を含むすべての重要な寸法は 0.005 mm 以下に維持され、量産稼働全体で一貫したパフォーマンスを保証します。
• 十分な生産余裕:製造工場は月間合計約 500 万個の生産能力を維持しており、現在の月間出荷量は 300 万から 400 万個です。これにより、急速な需要の拡大やスケジュールの変更を快適にサポートできるよう、40% ～ 60% の容量バッファーが残されます。
• グローバルな自動車と家電の統合:美的、格力、LG、日本電産、恵露、臥龍などの大手モーターメーカーとの戦略的協力関係により、この生産施設は厳しい品質要件を満たす能力を実証しています。
• 浙江省製造拠点の場所:浙江省に位置する当社の施設は、成熟した地元サプライヤーネットワークの恩恵を受けています。この地理的な配置により、材料調達のリードタイムが短縮され、エンジニアリング調整への迅速な対応が可能になります。
• 完全な規制遵守:原材料と表面処理プロセスは国際環境基準に準拠しています。すべての製品は公式の RoHS および REACH 準拠レポートによって裏付けられており、問題なく世界に輸出できます。

よくある質問

自動車エンジン用タイミングプーリーの耐用年数に面直角度はどのように影響しますか?

面の垂直度は、ベルトがどの程度まっすぐに進むかを直接制御します。 ≤0.01 mm という当社の基準は、ベルトがプーリーのフランジに向かって滑るのを防ぎ、横方向の摩擦を軽減し、エッジの磨耗を排除し、高速回転時の音響出力を低減します。

標準的な塗装と比較した電気泳動の利点は何ですか?

電気泳動は、内部の穴や歯の根元を含むすべての複雑な形状に非常に均一な薄い化学層を適用します。 72 時間の中性塩水噴霧テストに耐える優れた耐食性を備え、ベルトの取り付けを妨げる可能性のある厚みを増すことなく正確な寸法を維持します。

歯形をカスタマイズして非標準ベルトに適合させることはできますか?

はい。経験豊富なエンジニアリング チームは、お客様独自のシステムに合わせて歯の形状とプーリー全体の寸法をカスタマイズできます。提供された設計図面と指定された原材料に基づいてカスタムコンポーネントを加工します。

部品が施設から出荷される前にどのような品質テストが実施されますか?

すべての部品は 100% 出荷品質検査を受けています。当社では、高度な三次元測定機（CMM）とプロファイル試験機を使用して、出荷前に±0.5°以内の歯角を検証し、同心度をチェックします。

これらのコンポーネントは欧州の環境規制に準拠していますか?

はい。 45# 炭素鋼や 1215 低炭素鋼などのすべての原材料は、国際環境規制を満たすように選択されており、RoHS および REACH 認証レポートによって完全に裏付けられています。

卓越したエンジニアリングと運用上の整合性

20 年以上にわたって精密機械加工に深く取り組んできたこのブランドは、自動車、オートメーション、家電分野全体の効率と信頼性を推進し続けています。この施設は、冶金検査から自動化された CNC 加工、非接触電気泳動コーティングに至るまで、プロセスのあらゆる段階を完全に制御することで、高い物理的および熱的ストレス下でもすべての駆動コンポーネントが確実に動作することを保証します。と提携ホーン自動車モーター システムの性能と動作寿命を最大化するように設計された自動車エンジン用の認定タイミング プーリーを確保するために。
