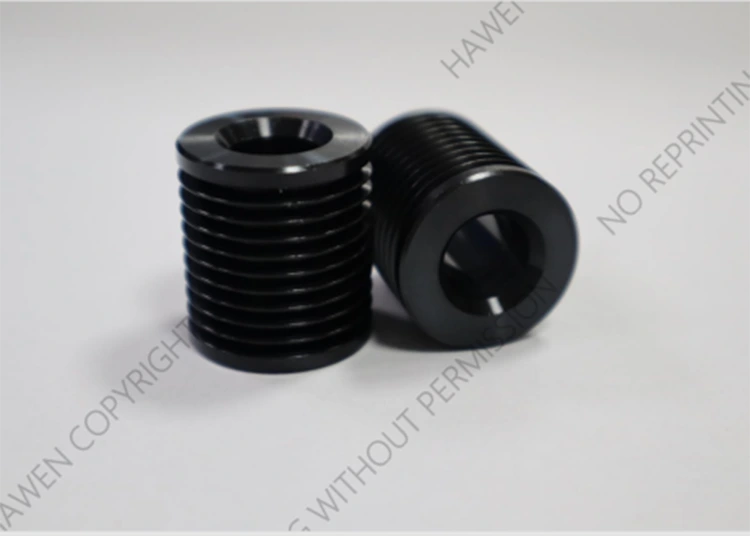

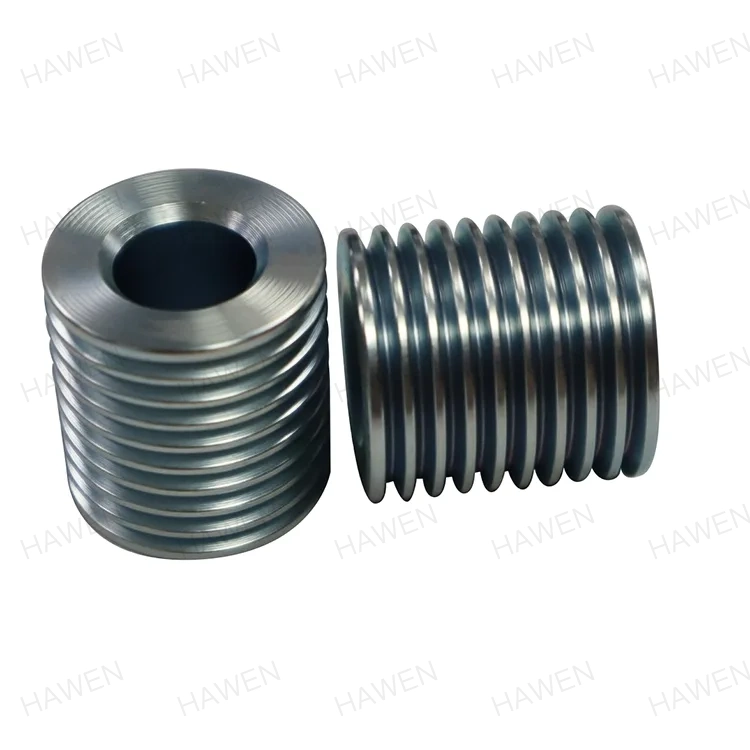

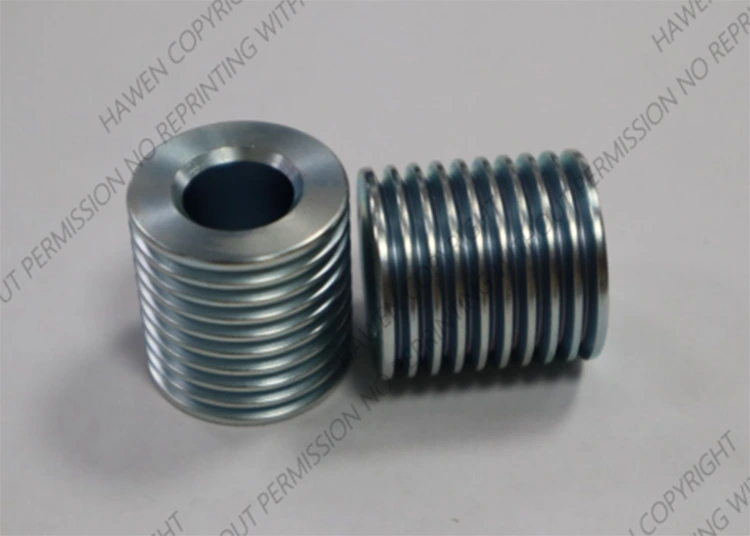

Vベルトプーリー

HAWEN は高度な製造経験により高品質のプーリー製品を提供することに尽力しています。 Vベルトプーリーは精密な加工と信頼の性能が特徴です。当社は専門メーカーとして、モーターおよび家電業界のバイヤーのニーズを満たすカスタマイズされたサービスを提供します。

製品仕様

製品の応用分野

HAWEN (Trilon) は、20 年以上にわたりユニバーサル モーター プーリー業界に深く関わってきました。当社のプーリーは、45# 炭素鋼と 1215 快削鋼から精密機械加工されています。 2005年に半自動生産プロセスを導入し、2012年には独自開発の全自動生産ラインを稼働させ、棒材の供給から製品成形までの一貫生産を実現しました。このアップグレードにより、人件費が削減されるだけでなく、超高精度の製品精度を確保しながら生産効率も向上します。

以前の半自動プロセスと比較して、当社の生産効率は 40% 向上し、製品の不適合率は効果的に 50 PPM 未満に制御されています。熾烈な市場価格競争の中で、当社は自らコスト削減と効率化を実現するとともに、お客様の利益最大化と相互のシェア拡大に貢献してまいりました。

HAWEN が製造するプーリーは、動力伝達時の負荷の影響を軽減します。プーリードライブは安定した動作、低騒音、低振動を特徴としています。当社製品は内周公差±0.003mmの高精度を誇り、外周振れも0.03mm以内に抑えており、伝動プロセスの安定性と耐久性を確保しています。材料の硬度と熱処理プロセスを厳密に管理し、製品の表面粗さはRa1.6以下に達し、耐摩耗性と疲労強度を効果的に向上させます。

全自動のオンライン試験装置を通じて、すべての製品は納入前に寸法、幾何公差、表面欠陥の完全な検査を受け、バッチの一貫性を確保します。当社は国内外の著名なモーターメーカーと長期にわたるサポート協力を行っており、業界で広く認められています。 20年にわたる技術蓄積により、当社は材料利用と製造プロセスを継続的に最適化します。当社のプーリー製品は ISO9001 および IATF16949 の品質システム認証を取得しており、原材料の保管から完成品の出荷まで完全なトレーサビリティを確保しています。

製品応用装置と主要顧客

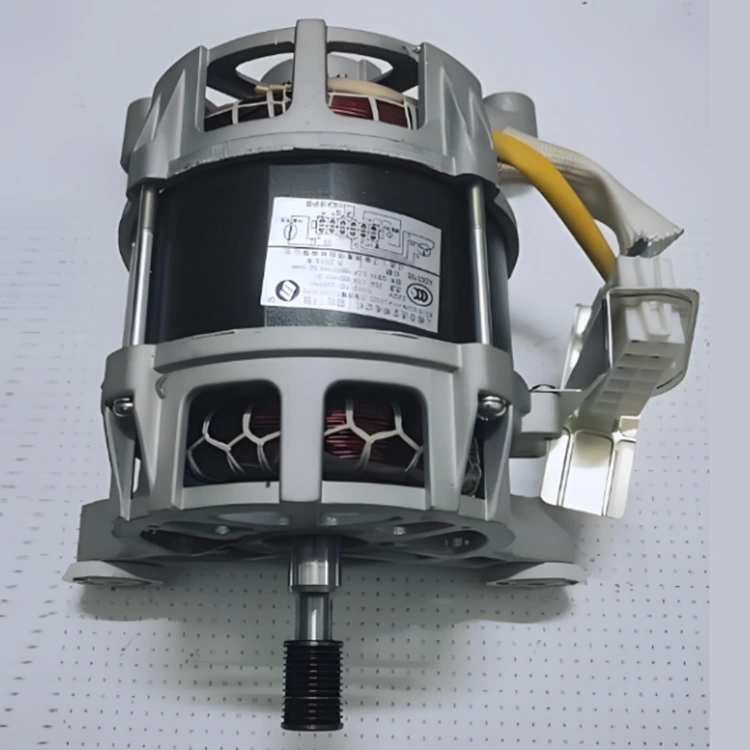

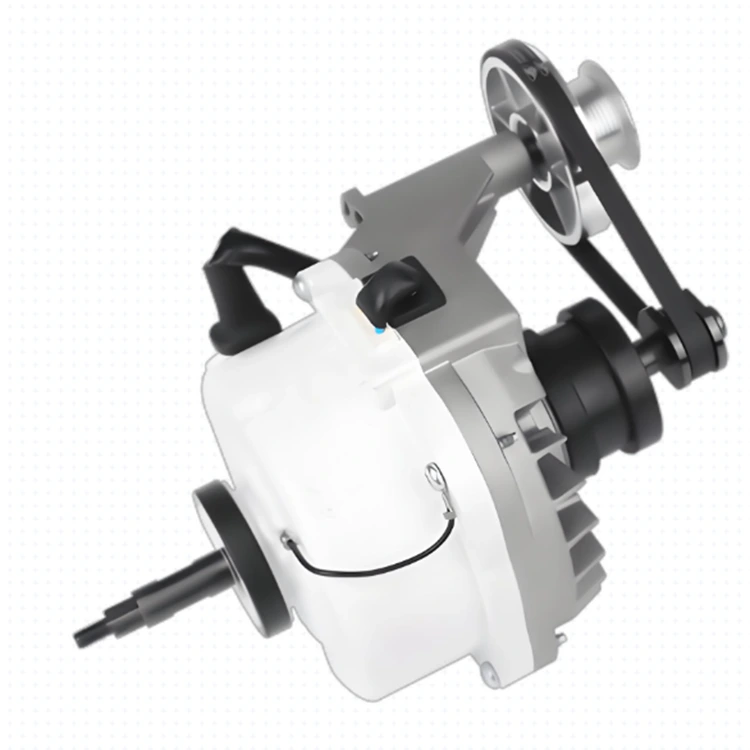

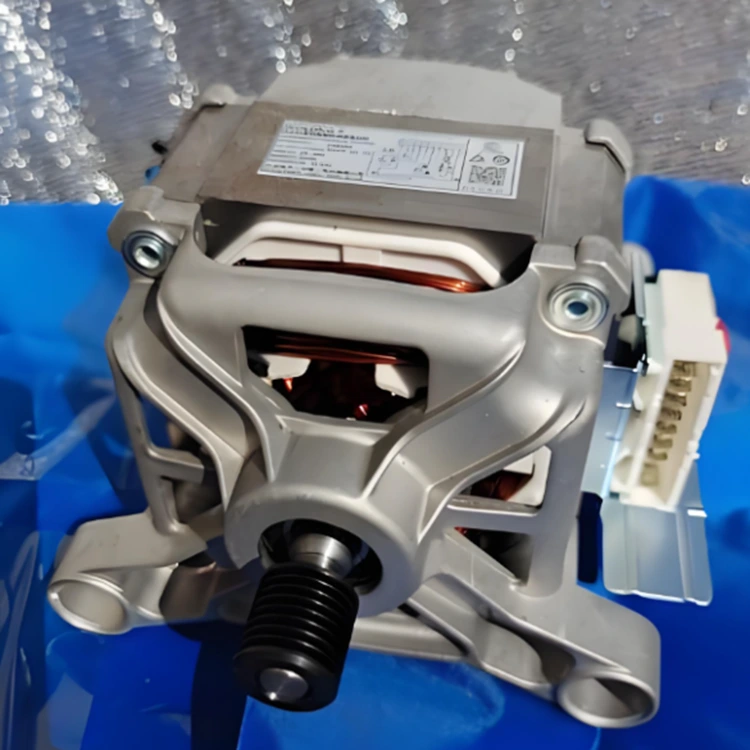

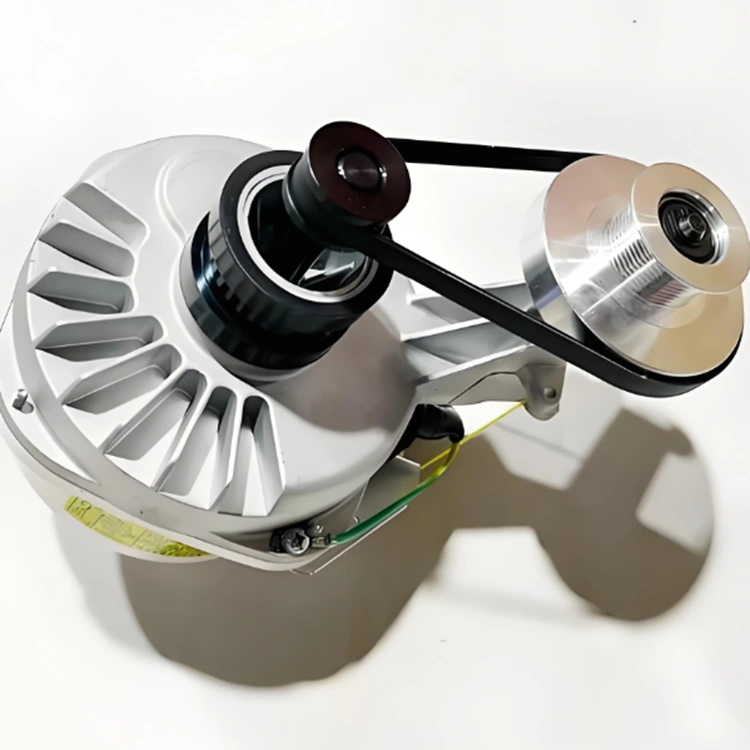

上記の製品は主に洗濯モーターとユニバーサルモーターに適用され、最終製品は洗濯機と回転式乾燥機です。当社の中核顧客には、日本電産、美的、ハイアール、ワールプール、ギャランツ、その他の有名企業が含まれます。

パラメータ表1

パラメータ表2

利点

強力な研究開発能力と自動化された製造

HAWEN は、経験豊富な研究開発チームと高度に自動化された製造システムによってサポートされています。お客様と将来の製品を共同開発する際、当社は実際のアプリケーション条件に焦点を当て、システム要件を徹底的に分析し、ソリューションを継続的に最適化して、最も適切で実用的な設計を提供し、長期的なお客様の評価を獲得します。

100% オンライン自動品質管理と高精度製造

● ソース品質管理: 一貫した安定した材料性能を保証するための原材料調達からの厳格な管理

● 精密加工: 内穴公差 ≤0.005 mm などの重要な公差を備えた高精度装置を使用した自動加工。

● フルプロセス監視: オンライン検査システムは生産パラメータをリアルタイムで監視し、逸脱を迅速に検出して修正します。

● 一貫した製品品質: 手動操作のエラーを排除し、すべてのユニットで安定したパフォーマンスを保証します。

● 超高い合格率: 生産歩留まりは 99.995% に達し、出荷検査合格率は 100%

● 効率とコストの最適化: 自動化されたプロセスにより手動介入が削減され、製造コストを削減しながら効率が向上します。

厳格な環境基準と持続可能な製造

●環境に優しい材質：低炭素快削鋼1215を使用し、有害物質を削減し、環境材料基準に適合しています。

● 表面処理：完全に自動化された黒色酸化プロセスにより、手作業による汚染が回避され、耐食性が向上し、廃棄物が削減されます。

● 環境認証: すべての製品は ROHS、REACH、およびその他の国際環境規制に準拠しています。

● グリーン生産プロセス: 自動化された生産ラインによりエネルギー消費と廃棄物の発生が削減され、完全非接触製造が実現します。

迅速な研究開発対応とカスタマイズ機能

当社の研究開発チームは迅速に対応し、お客様の産業システム要件に基づいてカスタマイズされた特殊形状コンポーネントを設計できるため、開発サイクルを短縮し、開発およびテストのコストを削減できます。

安定した十分な生産能力

● 10 本の完全自動生産ライン

● 全自動表面洗浄ライン 1 基

●全自動黒染め処理ライン 1台

●月間500万個の生産能力

● 現在の月間販売本数は約300～400万本

● 将来の市場需要に対応するために 40% ～ 60% の利用可能容量を確保

市場志向の統合ソリューション

●コスト削減と効率化

●低騒音・高い合格率

●環境対応

● 設計変更に対する柔軟性が向上

● 迅速かつ効率的な意思決定プロセス

●原材料・部品調達の短納期

有名な製造拠点である中国の浙江省に位置するHAWENは、顧客のニーズに迅速に対応できる強力で信頼できるサプライヤーネットワークの恩恵を受けています。

長期的なパートナーシップの価値

HAWEN は、信頼できる品質、高効率、実証済みのソリューションにより、お客様が不必要な開発の迂回を回避できるよう支援します。一度顧客がHAWENを選択すると、長期的なパートナーであり続ける傾向があります。

HAWEN を選択することは、製品ライフサイクル全体を通じて開発コスト、テストコスト、製造コスト、アフターサービスコストを削減することを意味します。

材料の選択

1215鋼は、優れた被削性、高精度、優れた表面仕上げを備えた低炭素快削鋼で、精密機械部品の製造に最適です。

コア性能特性

● 優れた被削性: 硫黄とその他の合金元素の最適な割合により、旋削、フライス加工、その他の機械加工プロセスの加工効率が大幅に向上し、工具の摩耗が減少し、生産コストが削減されます。

● 機械的特性: 引張強さ ≥420 MPa (部分的なデータ参考値 ≥42 MPa、特定の業界標準の対象)。伸び率 ≥22%;硬度≤160HB。

内穴公差管理

内穴公差は±0.0025mmの高精度に達する必要があり、加工装置とプロセスの安定性に対して非常に厳しい要件が課されます。このような正確な許容範囲には、加工装置 (CNC 工作機械など)、高品質の切削工具、安定したプロセス条件 (温度制御、振動抑制など) の最高レベルの精度が要求されます。わずかな偏差が製品の品質欠陥につながる可能性があります。

この精度を確保するために、当社は高度な製造プロセスを採用しています。これは、高精度の測定機器（三次元測定機（CMM）など）、厳格なプロセス制御（統計的プロセス制御（SPC）など）、バッチ生産の一貫性を保証する安定した加工環境によって実現されています。

応用価値: 精密トランスミッション システムでは、内穴公差はコンポーネントとシャフトの間の取り付け精度に直接影響します。これは、トランスミッション効率、騒音制御、製品の耐用年数にとって重要であり、ハイエンド製造の中核となる技術指標です。

外周振れ制御

伝動時の安定性と耐久性を確保するには、外周振れを0.03mm以内に抑える必要があります。当社では、材料の硬度や熱処理プロセスなど、材料の性能マッチングを厳密に管理しています。耐摩耗性と疲労強度を効果的に高めるには、製品の表面粗さがRa1.6以下に達する必要があります。

45# 鋼 (炭素含有量 0.42% ～ 0.50%) は、機械製造で広く使用されている中炭素構造用鋼です。

コア性能特性

高い引張強さ（≧600MPa）と適度な塑性を特徴としており、降伏強さは約355MPa、伸びは約16%、衝撃靭性は適度です。硬度は未処理の状態でHB150～200程度です。パーライトとフェライトの混合組織を持ち、強度と靱性のバランスが取れており、シャフト、ギア、六角プーリーなどの一般機械部品の製造に適しています。

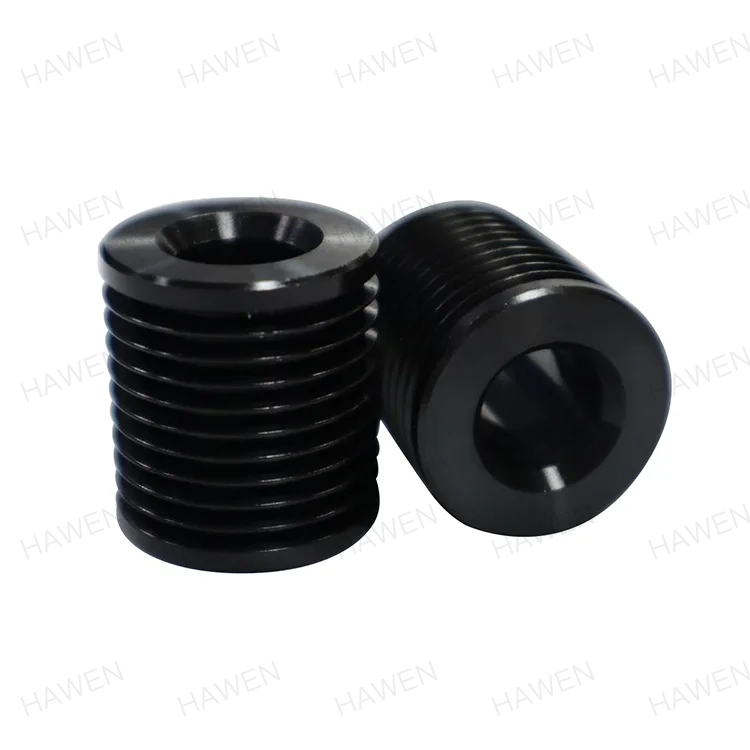

表面処理 - 自社開発全自動黒染め生産ライン

洗濯機のプーリーは金属材料で作られており、洗濯機の湿気の多い作業環境で動作するため、必然的にスペアパーツの錆や腐食が発生します。当社には専門的で経験豊富なコア研究開発チームがいます。数十年にわたる実務経験と度重なる試作により、当社はこの製品に合わせたカスタマイズされた表面処理処方を開発し、統合された全自動乾燥システムを備えた全自動黒色酸化生産ラインを構築しました。

プロセス全体を通じて製品に人が触れることがないため、製品の耐食性が業界基準を満たすだけでなく、人間の接触による製品衝突のリスクが軽減され、製品の動作安定性が確保されます。

一般的な電気めっき、亜鉛めっき、ニッケルめっきなどの他の電気めっきプロセスも利用でき、顧客の要件に応じて完全にカスタマイズできます。

環境要件

すべての製品は、原材料の選択と表面処理プロセスに関して厳しい環境保護要件を満たしており、公式の ROHS および REACH 認証レポートによって裏付けられています。

研究開発とカスタマイズ機能

当社の専門的な研究開発および技術チームは、プーリー業界で 20 年の深い経験を持っています。当社は、顧客の要件を完全に満たし、特定のアプリケーションシナリオと要求に従って技術的な問題点を解決し、パーソナライズされた産業システム向けに特殊な形状のプーリーをカスタマイズできます。

ご指定の原材料や表面処理工程による特注品など、ご提供図面によるカスタマイズも大歓迎です。海外のお客様にも当社の製造工場を訪問していただきますよう、心からご招待いたします。

新組織体制によるシナジー効果

新しい組織構造によってもたらされる相乗効果により、HAWEN は綿密かつ効果的な協力に基づいて顧客の期待に完全に応えることができます。

国内のお客様

当社の長期的な戦略的パートナーには、美的、ワールプール、ハイアール、三江電気、LG天津、日本電産、その他の有名企業が含まれており、10年以上にわたる安定した協力関係を築いています。現在までに当社はこの製品において中国で95％以上の市場シェアを獲得しています。

当社のプーリーは、ユニバーサルモーター、誘導モーター、ブラシレス永久磁石モーター、DD ダイレクトドライブモーターに適用されます。当社はWelling Motor、Yongchang Electric、Nanyang Motorなどの有名なモーターメーカーと協力パートナーシップを確立しています。
