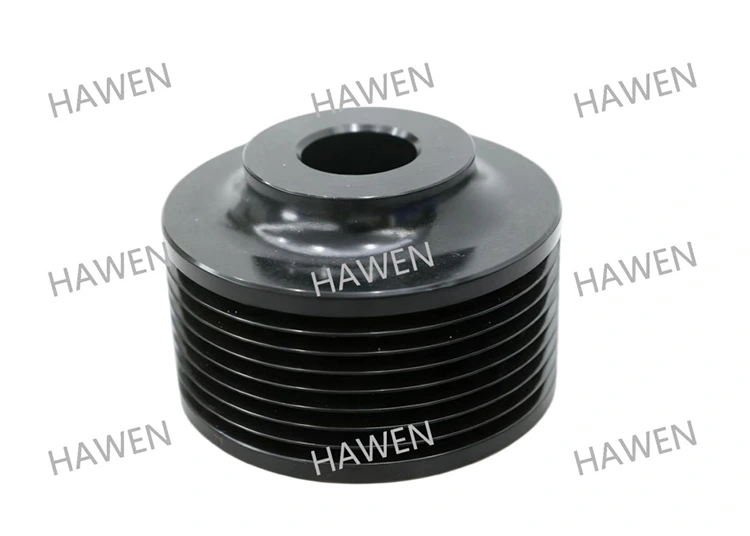

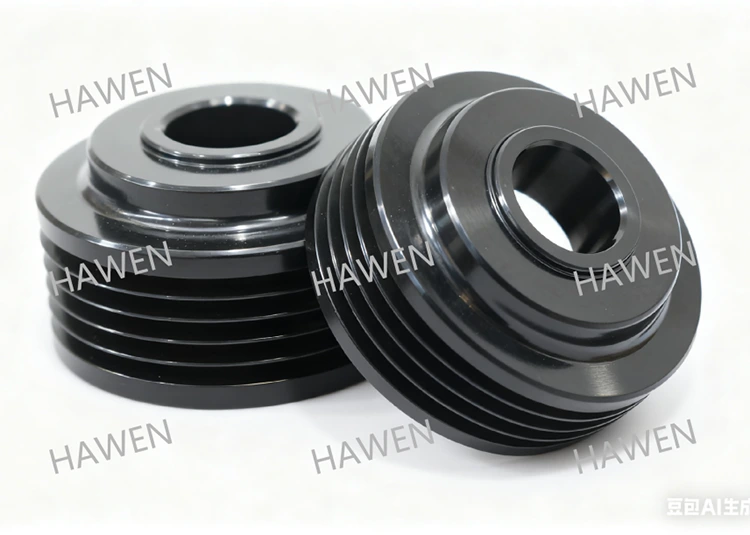

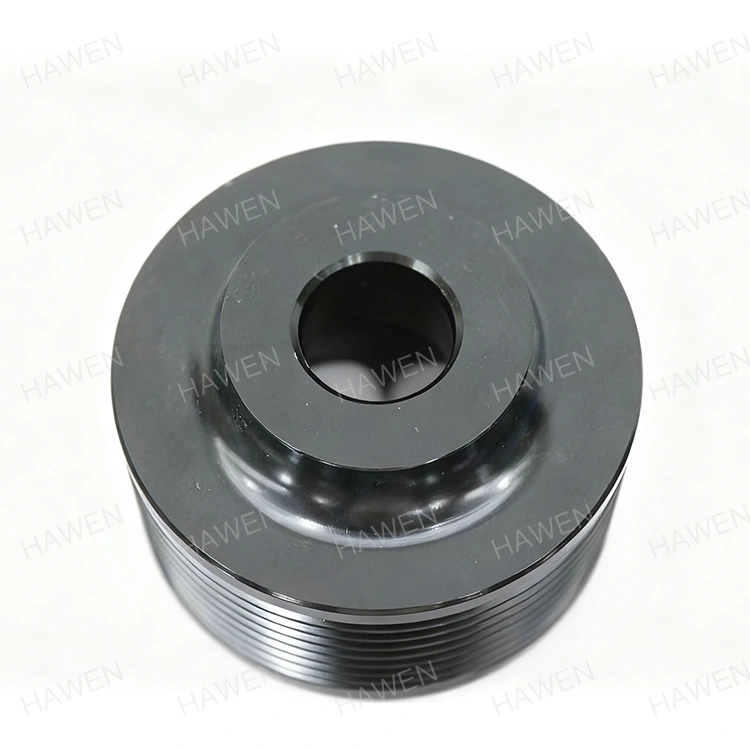

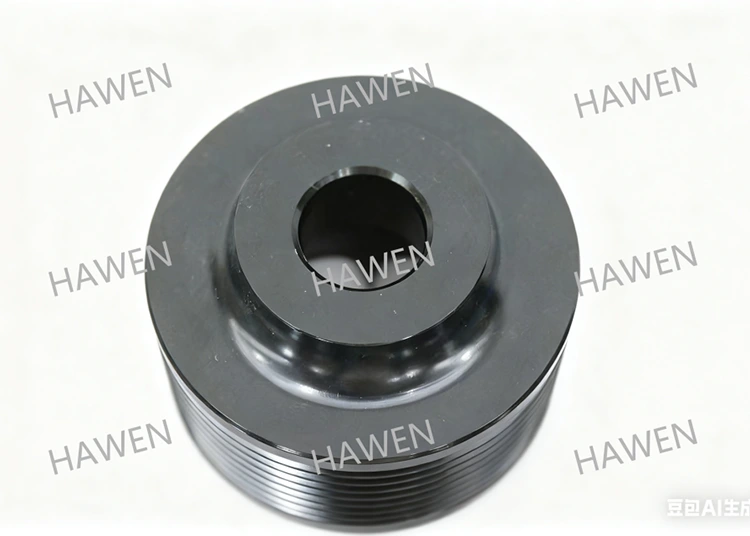

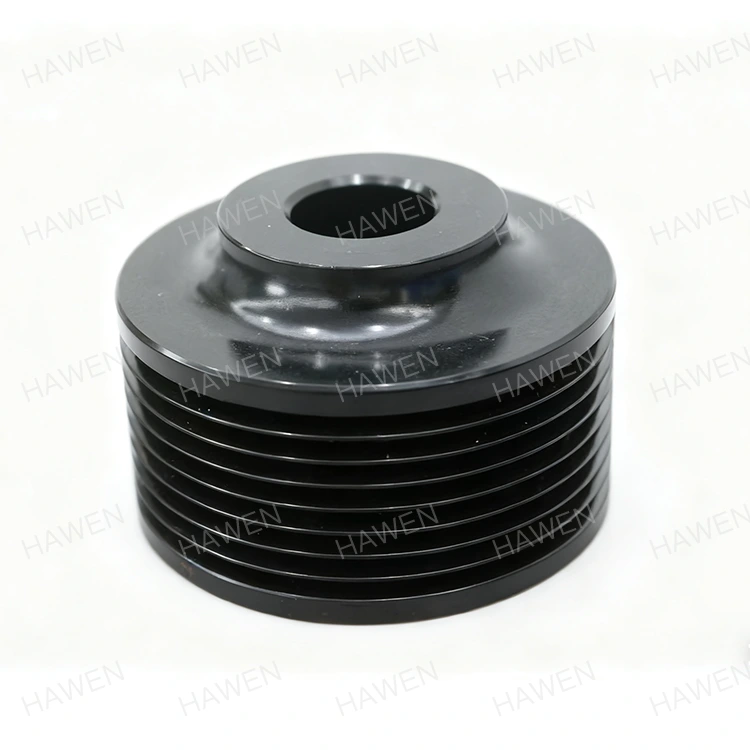

自動車用タイミングプーリー

HAWEN 自動車用タイミングプーリーは、タイミングベルトとの歯の噛み合いにより精密な動力伝達を実現するタイミングベルト伝動用の機械部品です。伝送効率が高く、騒音が少なく、メンテナンスが簡単です。当社の製品は自動化機器、精密機械、産業用変速機​​などの分野で幅広く使用されております。お客様が図面に従って製品をカスタマイズしたり、当社の工場を訪問したりすることを歓迎します。

製品仕様

製品の応用分野

HAWEN (Trilon) は、20 年以上にわたって機械産業に深く関わってきました。当社は2005年以来、家電モーター用タイミングプーリー、自動車用タイミングプーリー、AGVフォークリフト用タイミングプーリー、各種タイミングプーリーを徹底的に研究開発・生産してきました。この製品は 45# 炭素鋼から精密機械加工されており、当社の製品はさまざまな業界で広く使用されています。

1.自動車産業: タイミングベルトは、自動車エンジン、エアコンコンプレッサー、発電機などの主要な自動車部品のトランスミッションシステムに広く応用されています。自動車メーカーは、効率的で信頼性が高く、低ノイズのトランスミッション システムに対する厳しい要件を持っています。

2.精密製造：当社の製品は3C検査装置や半導体産業における高速・高精度伝送の要求に応え、装置の信頼性を向上させます。

3.オートメーションおよび一般機械：CNC工作機械、印刷機械、繊維機器、および多軸同期伝送を実現するその他の機器で一般的に使用されます。

主な利点: 高精度、高エネルギー効率、強力な環境適応性

●優れた伝達精度：歯の噛み合い設計により、滑りがなく一定の伝達比が確保され、精密なモーション制御が必要なシーンに最適です。

●高効率＆容易なメンテナンス：伝達効率は98％以上に達し、大幅な省エネ効果を発揮します。潤滑が不要なため、メンテナンスコストが削減されます。

●安定・確実な動作：優れた衝撃吸収・減衰性能と低騒音により、静粛性と安定性が要求される環境に適しています。

●高い適応性：長距離伝送に対応し、表面処理（亜鉛メッキ、高周波焼き入れなど）により湿気や腐食などの過酷な使用条件にも適応します。

製品応用装置と主要顧客

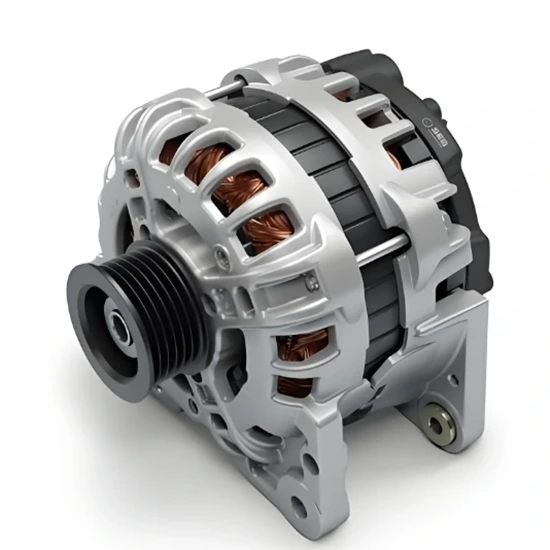

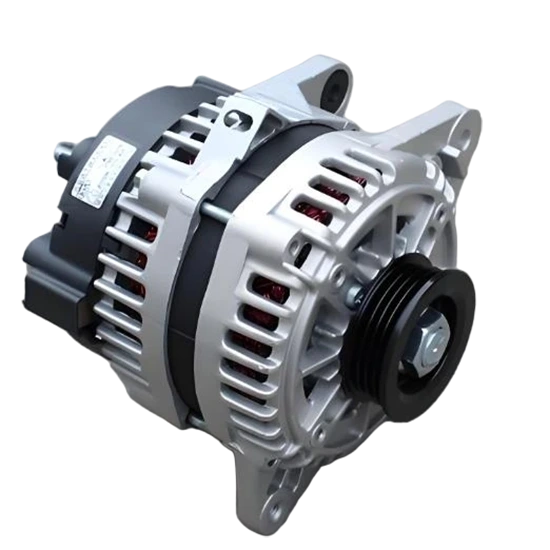

上記の製品は主に自動車用発電機に適用されており、主な顧客は第一汽車です。

技術パラメータ: 鉄製タイミングプーリー

競争上の優位性

要件の理解によるエンジニアリング能力

HAWEN はプロジェクトの初期段階で顧客と関わり、産業システムのアーキテクチャ、動作条件、アプリケーションの目的を分析します。 HAWEN は、単一コンポーネントの観点ではなく、システム レベルのエンジニアリングの観点から参加することで、ソリューションがパフォーマンス要件を満たしながら、長期運用や大量生産に適した状態を維持できるようにします。

自動化ベースの製造基盤

すべての製品は、高度に自動化された製造プラットフォーム上に構築されています。 HAWEN は、自動表面洗浄ラインと自動黒色酸化処理ラインによってサポートされる 10 の完全自動生産ラインを運用しています。重要な機械加工プロセスは高精度の自動化装置を使用して完了し、内穴公差などの重要な公差は一貫して ≤0.005 mm に維持され、安定した大規模生産が保証されます。

プロセスの安定性とオンライン品質管理

品質管理は原材料の調達段階から始まり、材料の一貫性が厳密に管理されます。生産中、オンライン検査システムは重要なパラメータをリアルタイムで監視するため、逸脱を即座に修正し、手動操作によって生じる変動を最小限に抑えることができます。工程歩留まりは99.995%で安定しており、全製品の出荷検査は100%です。

材料とプロセスに組み込まれた環境コンプライアンス

環境コンプライアンスは、材料の選択と製造プロセスの両方に組み込まれています。低炭素快削鋼1215を使用し、有害物質を削減しています。表面処理は完全に自動化された黒色酸化プロセスによって実行され、手作業による汚染を防止しながら耐食性を向上させ、廃棄物を削減します。すべての製品は ROHS、REACH、およびその他の国際環境規制に準拠しています。

システムレベルのアプリケーションをサポートするカスタマイズ

HAWEN は、顧客のさまざまな産業用システム構成に基づいて、適切なシステム互換性を確保するためにカスタマイズされた特殊な形状の設計を提供します。初期のエンジニアリングの関与により、後の構造変更やテストの繰り返しが減り、お客様の開発サイクルの短縮と総開発コストの削減に役立ちます。

容量の柔軟性と配信の信頼性

HAWEN の月間総生産能力は約 500 万ユニットに達します。現在の月間出荷量は 300 万から 400 万個の範囲にあり、需要の増加と市場の変化に迅速に対応できる柔軟な生産能力が 40% ～ 60% 残っています。この容量の柔軟性により、プロジェクトのスケーリングと長期的な供給安定性の両方がサポートされます。

地域のサプライチェーンの対応力

中国の主要な製造拠点である浙江省に位置するHAWENは、成熟した地元サプライヤーとの長期にわたる協力の恩恵を受けています。原材料や部品のリードタイムが短いため、配送効率が向上し、設計や需要の変更に対する柔軟性が高まります。

結果重視の顧客価値

HAWEN は、自動化された製造、安定した品質、効率的なエンジニアリング サポートを通じて、お客様がコスト効率、低騒音運転、高い認定率、環境コンプライアンスの達成を支援します。 HAWEN を選択することは、開発、テスト、製造、アフターサービスにわたる総ライフサイクル コストを削減することを意味します。

材料の選択

45# 炭素鋼は、炭素含有量が約 0.42% ～ 0.50% の高品質炭素構造用鋼で、中炭素鋼のカテゴリーに属します。材料密度は 7.85 g/cm3 です。化学組成にはマンガン 0.50% ～ 0.80%、シリコン 0.17% ～ 0.37% が含まれており、リンや硫黄などの不純物元素は厳密に管理されています。

機械的特性と熱処理

引張強さ600MPa以上、降伏強さ355MPa以上、伸び16%以上、減面率40%以上と総合的な機械的性質に優れています。焼入性が低いため、水焼入れ時に割れが発生しやすく、溶接性は平均的ですが、内部応力を緩和するために溶接前の予熱と溶接後の焼きなましが必要です。熱処理における焼き入れと焼き戻し (焼き入れと高温焼き戻し) により、その性能を最適化できます。焼き入れ温度は通常約 840°C、焼き戻し温度は 560 ～ 600°C で、硬度は HRC 22 ～ 34 に達することがあります。

プロセス制御

モーターの動作安定性を維持するために、お客様はタイミングプーリーの面直角度に対して≤0.02mmという非常に厳しい要件を課しており、これにより加工装置とプロセスの安定性に対して非常に高い要求が課せられます。このような正確な公差範囲には、加工装置 (CNC 工作機械など) の最高レベルの精度、高品質の切削工具、安定したプロセス条件 (位置決め治具、振動抑制など) が必要です。わずかな偏差でも製品の品質欠陥につながる可能性があります。

当社では、この精度を確保するために高度な製造プロセスを採用しています。この要件は、高精度の測定機器（三次元測定機（CMM）、真円度試験機、形状測定器など）、厳密なプロセス制御（統計的プロセス制御（SPC）など）、バッチ生産の一貫性を保証する安定した加工環境を通じて達成されます。

応用価値: 精密トランスミッション システムでは、内穴公差はコンポーネントとシャフトの間の取り付け精度に直接影響します。これは、トランスミッション効率、騒音制御、製品の耐用年数にとって重要であり、ハイエンド製造の中核となる技術指標です。

使用中の製品の安定性と耐久性を確保するために、製造プロセス全体にわたって厳格な品質管理を実施しています。

材料性能のマッチング: 材料の硬度と熱処理プロセスを厳密に制御し、耐摩耗性と疲労強度を効果的に強化します。

表面処理 - 電気泳動

タイミングプーリーは金属材料で作られており、過酷な環境で使用されるため、適切な処理を行わないと錆びや腐食が発生しやすくなります。当社には専門的で経験豊富なコア研究開発チームがいます。長年の実務経験と試作を重ね、専用の表面処理処方を開発し、全自動乾燥装置と一体化した全自動電気泳動装置を採用しました。

プロセス全体を通じて製品に人が触れることがないため、製品の耐食性が業界基準を満たすだけでなく、人間の接触による製品衝突のリスクが軽減され、製品の動作安定性が確保されます。

一般的な電気めっき、亜鉛めっき、ニッケルめっきなどの他の電気めっきプロセスも利用でき、顧客の要件に応じて完全にカスタマイズできます。

環境要件

すべての製品は、原材料の選択と表面処理プロセスに関して厳しい環境保護要件を満たしており、公式の ROHS および REACH 認証レポートによって裏付けられています。

研究開発とカスタマイズ機能

当社の専門的な研究開発および技術チームは、20 年にわたる業界での深い経験を持っています。当社は、顧客の要件を完全に満たし、特定のアプリケーションシナリオと要求に応じて技術的な問題点を解決し、特殊な形状のプーリーをカスタマイズできます。ご指定の原材料や表面処理工程による特注品など、ご提供図面によるカスタマイズも大歓迎です。海外からのお客様にも当社の製造工場をぜひご訪問いただきますよう、よろしくお願いいたします。

新組織体制によるシナジー効果

新しい組織構造によってもたらされる相乗効果により、HAWEN は綿密かつ効果的な協力に基づいて顧客の期待に完全に応えることができます。

国内顧客と市場シェア

当社は第一汽車や比亜迪などの国内顧客と長期戦略的パートナーシップを確立しており、10年以上にわたる安定した協力関係を築いています。現在までに、当社は中国市場におけるタイミングプーリーの市場シェア50％を達成しています。
