回転精度と動作安定性を重視する場合、ホーウェン ダイナミックバランスウェイトこれらのソリューションは、メーカーがモーター、ファン、自動車部品、ポンプ、産業用ローター全体にわたって優れたバランス精度を達成するのに役立ちます。経験豊富なメーカーとして、Hawen は、要求の厳しい産業用途向けに、振動を低減し、効率を向上させ、騒音を最小限に抑え、回転機器の耐用年数を延ばすように設計された、信頼性の高いダイナミック バランス ウェイト製品を提供しています。
ダイナミック バランス ウェイトは、回転コンポーネントがさまざまな速度で過剰な振動を発生させずにスムーズに動作するようにする上で重要な役割を果たします。自動車製造、電気モーター、HVAC システム、航空宇宙部品、産業機械のいずれで使用される場合でも、精密バランスは機器の信頼性、生産品質、メンテナンス コスト、運用の安全性に直接影響します。このガイドでは、ダイナミック バランス ウェイトの仕組み、製造プロセス、選択基準、主な用途、および長期的なパフォーマンスのために専門のサプライヤーを選択することが重要である理由について説明します。

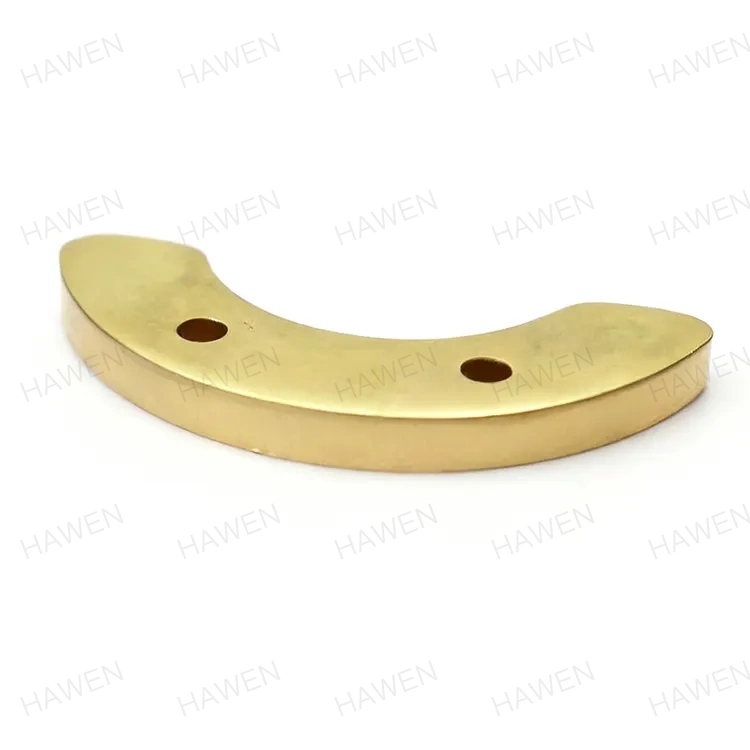

ダイナミックバランスウェイトとは、動作中のアンバランスな質量分布を排除するために回転コンポーネントに取り付けられる特別に製造されたバランスウェイトを指します。静的バランシングとは異なり、動的バランシングは複数の回転面での不均一な質量を補償し、高い回転速度でも機器がスムーズに動作できるようにします。
製造中、あらゆる回転コンポーネントには、機械加工公差、材料の不一致、組み立て誤差、または経時的な摩耗により、必然的にわずかな質量偏差が発生します。これらの一見重要ではないように見える偏差は、回転速度が増加するにつれて拡大し、遠心力が発生して振動、騒音、過剰なベアリング負荷、および早期の機械的故障が発生します。
ダイナミック バランス ウェイトは、正確に計算されたカウンターウェイトを特定の位置に追加することで、これらの問題を解決します。最新のバランシングマシンは、必要な重量と取り付け角度の両方を正確に決定し、ローターが国際的に認められたバランシング基準に確実に達するようにします。
現在、ダイナミックバランスウェイトは、自動車生産、家電製品、電気モーター、換気装置、航空宇宙工学、農業機械、産業オートメーション、再生可能エネルギーシステムなど、精密な回転が必要な業界で広く使用されています。
バランシングプロセスは、ローターをダイナミックバランシングマシンに取り付けることから始まります。ローターが回転すると、高精度センサーが振動振幅、回転速度、角度位置を継続的に監視します。高度なソフトウェアがこれらの測定値を分析して、不均衡の正確な位置と量を特定します。
アンバランスが特定された後、技術者は計算された修正点にダイナミック バランス ウェイトを取り付けます。製品の設計に応じて、ウェイトはローターに溶接、クリップ、リベット止め、工業用接着剤で接着、または機械的に固定されます。
その後、ローターを再度テストして、振動レベルが大幅に低減されていることを確認します。必要に応じて、コンポーネントが ISO 規格または顧客の要件で指定された必要なバランス グレードを満たすまで、追加の微調整が実行されます。
この精度補正プロセスにより、回転の安定性が大幅に向上すると同時に、機器の動作寿命全体を通じてエネルギー消費、機械的ストレス、メンテナンス頻度が削減されます。
自動生産ラインを運用しているメーカーにとっては、バランス精度のわずかな改善でも、ダウンタイムの短縮、保証請求の削減、長期にわたる顧客満足度の向上につながる可能性があります。
ダイナミック バランス ウェイトは、厳しい動作条件下で回転アセンブリの安定性を維持する必要があるさまざまな業界で不可欠です。
| 業界 | 代表的なコンポーネント | 主なメリット |
|---|---|---|
| 自動車 | ブレーキディスク、クランクシャフト、フライホイール | 振動を軽減し、スムーズな運転を実現 |
| 電動モーター | モーターローター | 効率の向上とベアリング寿命の延長 |
| HVAC システム | ファンと送風機 | 低騒音と安定した風量 |

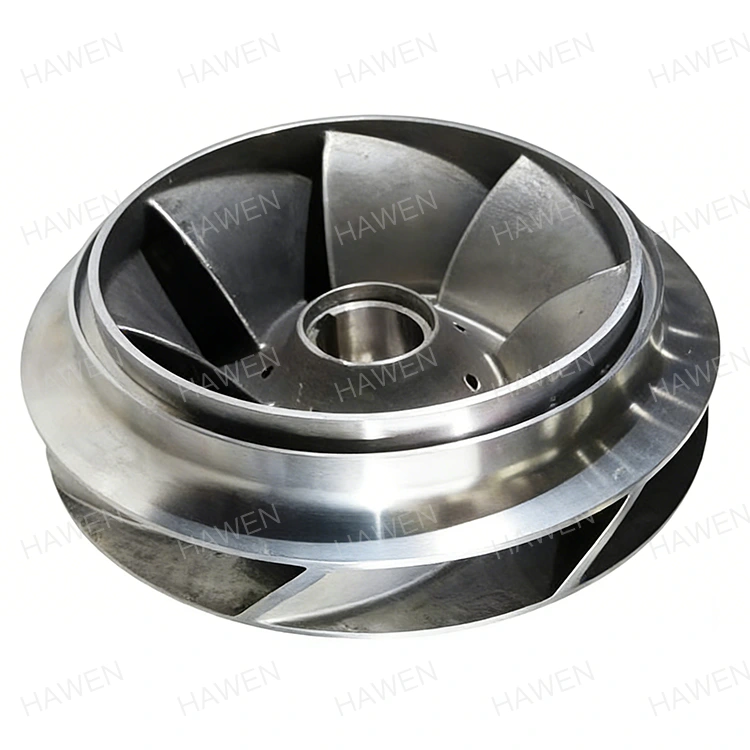

| 工業用ポンプ | ポンプ羽根車 | シャフト振動の低減 |
| 風力エネルギー | 発電機ローター | 動作信頼性の向上 |
| 航空宇宙 | タービン部品 | 高速回転精度 |
現代の製造において回転速度が上昇し続ける中、ダイナミックバランスウェイトは、一貫した製品品質を維持し、機器の信頼性を最大化するために不可欠なコンポーネントとなっています。
ダイナミックバランスウェイトの性能はバランス精度だけでなく、材質や製造精度にも左右されます。さまざまな産業環境では、密度、耐食性、耐久性、設置方法が異なるウェイトのバランスをとる必要があります。
一般的な材料には、炭素鋼、ステンレス鋼、亜鉛メッキ鋼、亜鉛合金、真鍮、特殊な高密度合金などがあります。各材料は、動作環境、温度、湿度、装置の回転速度に応じて独自の利点を提供します。
最新の生産では、精密スタンピング、CNC 加工、レーザー切断、自動溶接、表面コーティング、および厳格な寸法検査が利用され、すべてのバランスウェイトが厳しい業界基準を満たしていることが保証されます。亜鉛メッキ、ニッケルメッキ、電気泳動塗装、防食仕上げなどの高品質な表面処理により、過酷な環境での耐久性がさらに向上します。
大手メーカーは、出荷前に寸法検証、重量公差試験、接着強度評価、耐食性評価、動的バランス検証などの包括的な品質検査も行っています。
動的バランシングと静的バランシングはどちらも回転コンポーネントの不均衡を軽減することを目的としていますが、目的は異なり、異なる動作条件に適しています。それらの違いを理解することは、エンジニアが最も効果的なバランス方法を選択するのに役立ちます。
| 比較項目 | ダイナミックバランシング | 静的バランシング |
|---|---|---|
| 修正平面 | 2 つまたは複数の平面 | 単一平面 |
| 動作速度 | 中～高速 | 低速 |
| バランス精度 | 非常に高い | 基本 |
| 必要な機器 | ダイナミックバランシングマシン | 静的バランス治具 |
| 代表的な用途 | モーター、タービン、ファン、クランクシャフト | 単純な車輪、プーリー、ディスク |
| 全体的なパフォーマンス | 優れた振動制御 | 基本的な要件に適しています |
高速回転機器の場合、複数の面の不均衡を同時に修正し、動作の安定性を高め、機器の信頼性を向上させるため、ダイナミック バランシングが推奨されるソリューションです。
適切なダイナミック バランス ウェイトの選択には、単にウェイト値を一致させるだけでは不十分です。エンジニアは、バランシング ソリューションが最適な長期パフォーマンスを確実に提供するために、いくつかの技術的要素を評価する必要があります。
経験豊富なメーカーと提携することで、すべてのバランスウェイトが正確な設計図面に従って製造され、納品前にテストされるようになり、生産の遅延が軽減され、組み立て効率が向上します。
最高品質のダイナミックバランスウェイトであっても、機器の耐用年数を通じてバランス性能を維持するには、正しい取り付けと定期的な検査が必要です。
定期的なメンテナンスは、バランス精度を維持するだけでなく、不必要な機器の故障を防ぎ、モーター、ポンプ、コンプレッサー、タービン、その他の回転機械の寿命を延ばします。
ダイナミックバランスウェイトは、回転コンポーネントの不均一な質量分布を補償し、振動を低減し、騒音レベルを下げ、効率を向上させ、機器の寿命を延ばします。
自動車製造、電気モーター、産業用ファン、HVAC システム、航空宇宙、風力発電、家庭用電化製品、ポンプ、コンプレッサー、精密産業機械などに広く応用されています。
はい。専門メーカーは、顧客の図面や特定の用途要件に応じて、材料、寸法、重量公差、設置方法、コーティング、梱包をカスタマイズできます。
産業機器の高速化と精度基準の厳格化に伴い、ダイナミックバランスウェイトは回転安定性の向上、メンテナンスコストの削減、生産効率の向上に欠かせない部品となっています。高品質のバランシング ソリューションを選択することで、メーカーは重要な回転部品の動作寿命を延ばしながら、信頼性の高い機器の性能を達成することができます。
