高同心度のベルトプーリーが二次調整時間を最小限に抑えるのはなぜですか?

高速産業用ファンから精密コンベアラインに至るまで、あらゆるベルト駆動システムにおいて、初期設置の効率は半分に過ぎません。残りの半分は、システムの実行開始後に行われること、つまり二次調整です。これらは、負荷がかかった状態でのみ明らかになる振れ、振動、ベルトのトラッキングの問題を修正するためにメンテナンス チームが実行する必要がある微調整、再調整、および再張力の手順です。多くのプラントでは、これらの二次調整に元の設置よりも多くの労働時間が費やされ、計画外のダウンタイムの主な原因となっています。これらの調整のほとんどの根本原因は、見落とされがちな 1 つのパラメータに遡ることができます。ベルトプ​​ーリー彼ら自身。

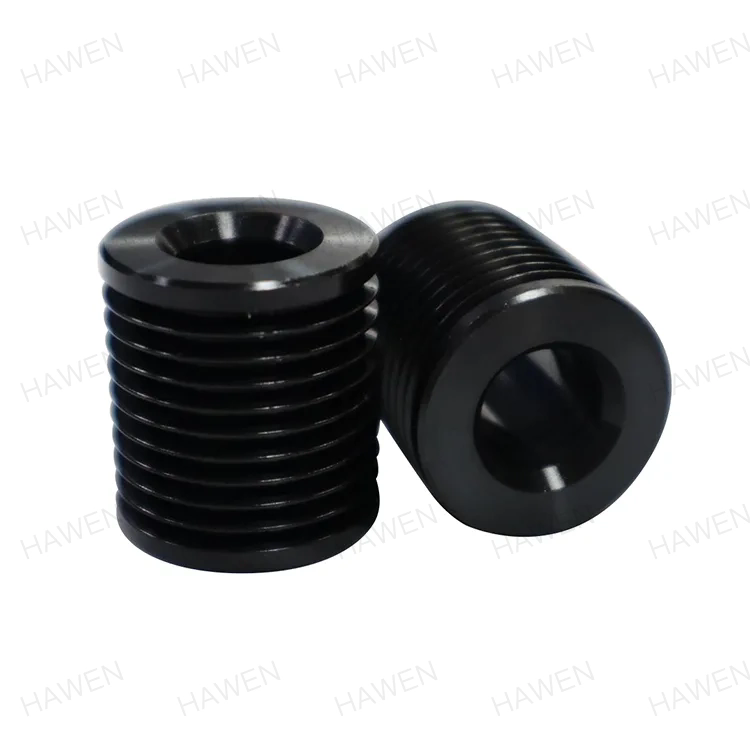

同心度の高いベルトプーリとは、内径中心軸と外径中心軸が完全に一致しているベルトプーリです。ベルト プーリーの同心度が低い場合、ベルトの経路は完全な円形ではありません。ベルト プーリーが回転するとベルトの張力が変動し、振動、異音、ベルトの偏摩耗、および「ベルトのワンダ」または「トラッキング ドリフト」として知られる状態が発生します。これらの問題のそれぞれが二次調整を引き起こします。メンテナンス技術者は、ベルト プーリーの位置を再調整したり、ベルトを再度張ったり、あるいは途中でコンポーネントを交換したりする必要があります。逆に、高同心度のベルト プーリーはこれらの原因を根本から排除し、最初からスムーズに動作し、耐用年数全体にわたってスムーズに動作し続けるベルト ドライブ システムを実現します。この記事では、同心度の仕組み、その測定、それを実現する製造プロセス、および同心度が二次調整時間の短縮に与える定量的な影響について説明します。

目次

• 1. 同心度とは何ですか?またベルトプーリーにおいて同心度が重要なのはなぜですか?
• 2. 同心度が低いと二次調整がどのように発生するのでしょうか?
• 3. 高い同心度を保証する製造プロセスは何ですか?
• 4. 高同心ベルトプーリの定量化可能な利点は何ですか?
• 5. 生産時に同心度を測定および検証するにはどうすればよいですか?
• 6. よくある質問（FAQ）
• 7. 結論

1. 同心度とは何ですか?またベルトプーリーにおいて同心度が重要なのはなぜですか?

ベルト プーリの文脈における同心性とは、ベルト プーリの内径の中心と外径の中心が同じ軸上にある幾何学的状態を指します。簡単に言うと、ベルトプーリーが取り付け穴に対して真円であることを意味します。この一見単純な要件は、ベルト ドライブ システムのパフォーマンスに重大な影響を及ぼします。内径と外径が同心でない場合、ベルトプーリーが回転するとガタつきます。半径方向の振れとして測定されるこのぐらつきにより、ベルト プーリーの有効直径が回転に伴って連続的に変化します。ベルトはこれらの変化に対応するために常に伸びたり緩んだりする必要があり、多くの望ましくない影響が生じます。

同心の重要性は、車の完全にバランスの取れたホイールと、わずかにバランスが崩れているホイールの違いを考えると理解できます。バランスの取れたホイールは振動なくスムーズに回転します。ホイールのバランスが崩れると、車両全体にリズミカルな震えが感じられます。同じ原理がベルトプーリーにも当てはまります。高度に同心のベルトプーリーはスムーズに回転し、ベルトは正確かつ安定して走行します。同心度が低いベルト プーリーは振動を発生させ、システム全体に伝播します。この振動は単に迷惑なだけではありません。それはエネルギー損失、早期摩耗の原因となり、二次的な調整が必要になります。振動によりベルトの軌道が変化し、張力が変動し、時間の経過とともに取り付けボルトが緩むため、これらすべてに修正措置が必要です。

で浙江和文電気機械有限公司、私たちは何百もの設置にわたって同心性とシステムパフォーマンスの関係を測定しました。当社のデータによると、同心度公差 +/- 0.05 mm (振れ) のベルト プーリーは、公差 +/- 0.2 mm のベルト プーリーよりも通常 3 ～ 4 倍低い振動振幅を生成します。この振動の減少は、二次調整の頻度と期間の減少と直接相関しています。以下の表は、さまざまな同心度公差に関連する一般的な振動レベルを示しています。

このデータは明確な相関関係を示しています。同心度が高いほど振動が低くなり、二次調整の必要性が直接的に減ります。精度の低いベルト プーリーによる初期コストの節約は、ほとんどの場合、耐用年数にわたって発生する追加のメンテナンス コストの方が上回ります。次のセクションでは、不十分な同心度がこれらの問題を引き起こすメカニズムと、高い同心度を確保する製造技術を検討します。

2. 同心度が低いと二次調整がどのように発生するのでしょうか?

同心度が高いと二次調整が最小限に抑えられる理由を理解するには、非同心ベルト プーリーによって引き起こされる一連の問題を理解することが役立ちます。最初の最も直接的な影響はラジアル振れです。ベルト プーリーが回転すると、回転中心がベルト プーリーの中心と一致しないため、ベルト プーリーの有効半径が変化します。これは、ベルトの経路が完全な円ではないことを意味します。それは楕円です。ベルトプ​​ーリーが回転するにつれて、ベルトは長い半径に対応するために伸び、より短い半径に対応するために緩む必要があります。この周期的な伸びと弛緩によりベルトが滑り、ベルトにバタつきや「ビビリ」が発生します。このビビリが被駆動機器や取付構造に伝わる振動の発生源となります。

この周期的な伸びもベルトの不均一な摩耗の原因となります。繰り返し引き伸ばされるベルト部分は摩擦と熱が高くなり、早期の亀裂が発生します。また、ベルトの表面に「光沢」が発生し、摩擦係数が低下し、ベルトが滑る原因となる場合もあります。滑りによってより多くの熱が発生し、プロセスが加速されます。さらに、ベルトのトラッキングにも影響が出ます。ベルトは自然に、加えられた荷重の方向に追従する傾向があります。ベルト プーリーが同心でない場合、ベルトはベルト プーリーの周りを移動するときにさまざまな側面荷重を受けます。これにより、ベルトがベルト プーリーの面上で前後にふらつき、ベルトのエッジやベルト プーリーのフランジが損傷する可能性があります。

これらの問題の避けられない結果は、二次的な調整です。保守技術者は次のことを行う必要があります。

• ベルトを張り直す：ベルトが偏って伸びて緩んでいる可能性があります。再テンションは手動プロセスであり、装置を停止し、テンションゲージを使用する必要があります。これは、特に大型の装置では時間のかかる作業です。
• ベルトプ​​ーリーの位置を再調整します。振動とベルトのふらつきにより、ベルトプーリーの位置がずれた可能性があります。技術者は、レーザー位置合わせツールまたはストレート エッジを使用して位置合わせを確認し、調整する必要があります。
• ベルトを交換します。ベルトが偏摩耗やトラッキングによって損傷した場合は、交換する必要があります。これはより大規模な修理であり、追加の人件費と材料費がかかります。
• 取り付けボルトを締めます。振動により取り付けボルトが緩むことがよくあります。技術者は正しいトルクで締める必要があります。
• ベアリングを検査します。非同心ベルトプーリーからの振動はベアリングにも伝わります。時間が経つと、ベアリングの早期故障が発生し、より大規模な修理が必要になる可能性があります。

これらの調整にはそれぞれ時間がかかります。多忙な生産施設では、これらの調整中に生産が失われると、多額のコストがかかる可能性があります。次の表は、各二次調整タスクに必要な一般的な時間と労力の見積もりを示しています。

これらのコストは、機器の耐用年数が経過するにつれて増加します。ベルトプ​​ーリーの製造が不十分だと、大量の二次調整が発生する可能性があり、それぞれが生産損失における直接コストと間接コストを表します。対照的に、高同心度のベルト プーリーは最小限の振動とベルトのふらつきで動作するため、これらの介入の必要性が大幅に減少します。 Zhejiang Hawen Electromechanical Co., Ltd. では、精密機械加工されたベルト プーリーは、これらの二次調整を最小限に抑えるように設計されており、総所有コストの削減とシステムの信頼性の向上を実現します。

3. 高い同心度を保証する製造プロセスは何ですか?

ベルトプ​​ーリーで高い同心度を達成できるのは偶然ではありません。それは意図的かつ慎重に管理された製造プロセスの結果です。このプロセスでは、穴と外径が単一の安定したセットアップから確実に加工され、ワー​​クピースの位置変更によって生じる誤差が排除される必要があります。高い同心度への道は、通常は鋳物や棒材などの原材料から始まり、一連の精密機械加工作業を経て続きます。同心度の鍵は、部品を正確な治具に保持し、すべての重要な機械加工操作を 1 回のセットアップで実行することです。

最初のステップは、後続のすべての操作の主データとなる基準面 (通常はボア) を作成することです。ボアは、通常、ドリル加工、リーマ加工、またはボーリング加工によって正確なサイズに機械加工されます。この穴は丸くて真っ直ぐでなければなりません。次に、ワークピースは、穴に正確に適合するマンドレルまたは固定具にしっかりと取り付けられます。これにより、ボアが残りの加工操作の真の中心となることが保証されます。次は外径の加工です。これは通常、外径を正確な寸法で高度な真円度で回転させることができる CNC 旋盤を使用して行われます。高い同心度を達成する鍵は、ボアと外径が同じ設定で加工されることです。これにより、パーツの位置を変更した場合に発生するエラーが排除されます。

最後のステップは仕上げ作業で、多くの場合、細かい旋削や研削のプロセスが行われます。研削加工は旋削加工よりもさらに高い精度を実現でき、仕上げ面Ra0.8μm以上、同心度公差±0.02mmを実現します。ベルトプ​​ーリーが高速または重い負荷の下で動作する用途では、研削が指定されることがよくあります。以下の表は、さまざまな製造プロセスによって達成される一般的な同心度の公差をまとめたものです。

浙江和文電気機械有限公司 では、CNC 旋削と必要に応じて精密研削を組み合わせて、ベルト プーリーの最適な同心度を実現しています。当社の製造プロセスは、すべてのベルト プーリーが指定された公差を満たす同心度で製造されるように設計されています。このための鍵は、精密治具を使用し、機械加工プロセス中の手動調整を排除することです。

4. 高同心ベルトプーリの定量化可能な利点は何ですか?

高同心度のベルト プーリーを使用する利点は定性的なものだけではありません。それらは測定および定量化できます。主な利点は、二次調整時間が短縮され、ベルトとベアリングの寿命が長くなり、システム全体の効率が向上することです。これらの利点はそれぞれ、コスト削減と生産性の向上に直接つながります。定量化可能な改善は、2 つの同一のベルト ドライブ システム (1 つは標準ベルト プーリーを使用し、もう 1 つは高同心ベルト プーリーを使用) を比較することで実証できます。

二次調整時間の短縮:最も直接的なメリットは、二次調整の頻度が減少することです。標準のベルト プーリーを使用するベルト ドライブ システムでは、年間 6 回以上の二次調整が必要になる場合があり、それぞれに 1 時間以上かかります。高同心度のベルト プーリーを使用するシステムでは、調整が必要なのは年に 1 回か 2 回だけです。以下の表に示すように、大幅に時間が節約される可能性があります。

ベルトの寿命が長い:同心度の低下によって生じる不均一な応力と振動により、ベルトの寿命が大幅に短くなります。高同心度のベルト プーリーで動作するベルトは、低同心度のベルト プーリーで動作するベルトよりも 2 ～ 3 倍長く使用できます。ベルトの摩耗が減ることで、ベルト交換の頻度とそれに伴うダウンタイムも削減されます。

より長いベアリング寿命:非同心ベルトプーリから発生する振動は、被駆動機器の軸受や駆動モータに直接伝わります。この振動はベアリングの早期摩耗や故障の原因となります。高同心度のベルトプーリーはベアリングに伝わる振動を低減し、ベアリングの寿命を延ばします。ベアリングの故障が減るということは、機器のダウンタイムが減り、メンテナンスコストが削減されることを意味します。

システム効率の向上:ベルト プーリーが同心である場合、ベルト ドライブ システムはより効率的に動作します。ベルトは継続的に伸びたり緩んだりすることがないため、摩擦や振動によるエネルギー損失が最小限に抑えられます。これは、小さいながらも目に見えるエネルギー消費量の削減につながり、時間の経過とともに大幅なコスト削減につながる可能性があります。

これらの定量化可能な利点は、高品質、高同心度のベルト プーリーの初期コストの高さは、耐用年数にわたるメンテナンスとダウンタイムの節約によって十分に相殺されることを示しています。 Zhejiang Hawen Electromechanical Co., Ltd. では、ベルト プーリーの選択について情報に基づいた意思決定を行うために必要なデータをお客様に提供し、総所有コストの最適化を支援します。

5. 生産時に同心度を測定および検証するにはどうすればよいですか?

ベルトプ​​ーリーが指定された同心度公差を確実に満たすようにするには、堅牢な品質管理プロセスが必要です。同心度の測定は通常、ダイヤルインジケータまたは座標測定機 (CMM) を使用して実行されます。テストのセットアップは比較的簡単ですが、精度と一貫性が必要です。測定プロセスは次のとおりです。

ベルト プーリーは、精密マンドレルまたは取り付けられるシャフトに取り付けられます。次に、マンドレルは中心間または精密な V ブロック内に配置されます。ダイヤルインジケータはスタンドに取り付けられ、そのプローブがベルトプーリの外径に接触するように配置されます。次に、ベルト プーリーをゆっくりと回転させ、ダイヤル インジケーターの読み取り値を観察します。ベルトプ​​ーリーが回転するときの読み取り値の合計変動が合計振れとなります。同心度誤差の 2 倍であるこの振れ値が、合格基準として使用されます。

一貫性を確保するために、ベルト プーリーの面に沿ったいくつかの点で測定を行う必要があります。以下の表は、当社の工場で使用されているさまざまなベルト プーリー グレードの合格基準を示しています。

浙江和文電気機械有限公司 では、すべてのベルト プーリーが指定された同心度要件を満たしていることを確認するために、工程内測定と最終検査を組み合わせて使用​​しています。当社の品質管理システムは ISO 9001:2015 の認証を取得しており、すべての検査の詳細な記録を保管しています。これにより、お客様は期待される性能を満たし、二次調整の必要性が軽減されるベルト プーリーを確実に受け取ることができます。

6. よくある質問（FAQ）

質問 1: ベルトプーリーの同心度と振れの違いは何ですか?

回答: 同心度と振れは関連していますが、別個の概念です。同心性とは、2 つ以上のフィーチャが共通の軸を共有する幾何学的条件です。一方、振れは、部品が固定軸の周りを回転するときのフィーチャーの位置の合計の変動です。ベルトプ​​ーリーの場合、同心度は穴の中心と外径の中心の間の誤差です。振れとは、ベルト プーリーが回転するときに外径で測定される合計の振れです。通常、振れは同心度誤差の 2 倍です。振れが 0.1 mm のベルト プーリーの同心度誤差は +/- 0.05 mm です。

質問 2: 同心度が低いとベルトの寿命にどのような影響がありますか?

回答: 同心度が低いと、ベルト プーリーの回転に伴ってベルトが周期的に伸びたり緩んだりします。これによりベルトが不均一に摩耗し、ベルト表面の亀裂や光沢として現れます。また、ベルトは摩擦と熱が高くなり、摩耗がさらに加速します。研究によると、振れが 0.2 mm のベルト プーリーで走行するベルトは、振れが 0.05 mm のベルト プーリーで走行するベルトよりも耐用年数が 40 ～ 60% 短くなる可能性があることがわかっています。

質問 3: ベルトの張力を調整することでプーリーの同心度の悪さを補うことはできますか?

回答: いいえ、ベルトの張力を調整しても同心度の低下を補うことはできません。張力は、ベルトにかかる平均負荷を設定する静的な調整です。同心度誤差により、静的張力の影響を受けない動的荷重変動が生じます。張力を高くすると、ベルトのバタつきが多少軽減される可能性がありますが、ベアリングへの負荷も増加し、ベルトの早期故障が発生する可能性があります。唯一の効果的な解決策は、正しい同心度のベルト プーリーを使用することです。

質問 4: 標準ベルト プーリと高精度ベルト プーリの一般的なコストの違いはどれくらいですか?

回答: コストの違いは、サイズ、材質、製造量によって異なります。通常、高精度ベルト プーリー (振れが +/- 0.05 mm 以上) のコストは、標準ベルト プーリー (+/- 0.10 mm) より 30 ～ 50% 高くなります。ただし、初期コストの増加は、メンテナンスコストの削減とベルトの寿命の延長によって相殺されることがよくあります。多くの場合、高精度ベルト プーリーの方が 5 年間の総所有コストが低くなります。

質問 5: すでに購入したベルトプーリーの同心度を確認するにはどうすればよいですか?

回答: この記事で説明されているように、ダイヤル インジケータを使用して同心度を確認できます。ベルトプ​​ーリーを精密マンドレルに取り付け、中心の間に置きます。ダイヤルインジケータがベルトプーリの外径に当たるように設定してください。ベルトプ​​ーリーを回転させ、合計の読み取り値の変化を観察します。これが総振れです。総振れが用途の予想公差を超えた場合は、ベルト プーリーを交換する必要があります。 Zhejiang Hawen Electromechanical Co., Ltd. を含む多くのメーカーは、注文ごとに振れ測定値を含む適合証明書を提供しています。

7. 結論

ベルトプ​​ーリーの同心度と二次調整時間の関係は直接的かつ重要です。非同心状のベルト プーリーは半径方向の振れを引き起こし、これが振動、ベルトのふらつき、ベルトの不均一な摩耗につながります。これらの問題は必然的に、再張力、再調整、ベルト交換、ベアリングのメンテナンスといった二次調整のサイクルにつながります。こうした調整は単に面倒なだけではありません。人件費、ダウンタイム、コンポーネント交換の点で多大なコストがかかります。

高同心度のベルト プーリーは、これらの問題の根本原因に対処します。ボアと外径が完全に一致していることを確認することで、振動やベルトのふらつきの原因を排除します。その結果、最初からスムーズに動作し、最小限のメンテナンスで済み、より長い耐用年数を実現するベルトドライブシステムが実現しました。 Zhejiang Hawen Electromechanical Co., Ltd. では、最高の同心度基準を満たすベルト プーリーの製造に取り組んでいます。当社の精密機械加工プロセス、厳格な品質管理、および国際規格への準拠により、二次調整を最小限に抑え、システムの信頼性を最大化するベルト プーリーをお客様にお届けします。

お問い合わせ 浙江和文電気機械有限公司今日は、当社の高同心ベルト プーリーがどのように業務を改善し、メンテナンス コストを削減できるかを学びましょう。
