抽象的な：アン自動車用タイミングプーリーは、タイミング ベルト トランスミッション システムの重要な機械部品であり、正確な歯のかみ合いが安定した伝達比と同期動作の維持に役立ちます。自動車メーカーや部品購入者にとって、プーリーの精度、材料の選択、表面処理、耐久性、製造の一貫性はシステムの信頼性に直接影響します。このガイドでは、自動車用タイミングプーリーがどのように機能するのか、どのような仕様が重要なのか、そして中国のメーカーやサプライヤーを選択する際になぜ精密製造が不可欠なのかについて説明します。
ホーン自動車用タイミングプーリータイミングベルト伝動用に設計された精密機械部品です。その歯型プロファイルは対応するタイミング ベルトと噛み合い、一貫した伝達比を維持しながら回転動力を伝達します。摩擦ベースのプーリー システムとは異なり、歯の確実な噛み合いにより滑りを最小限に抑え、同期した動きをサポートします。
自動車システムでは、タイミングプーリーは、発電機やその他のベルト駆動アセンブリなどのコンポーネントに関連するトランスミッション装置に使用できます。プーリーは、連続回転、振動、温度変化、機械的負荷の下でも寸法安定性を維持する必要があります。

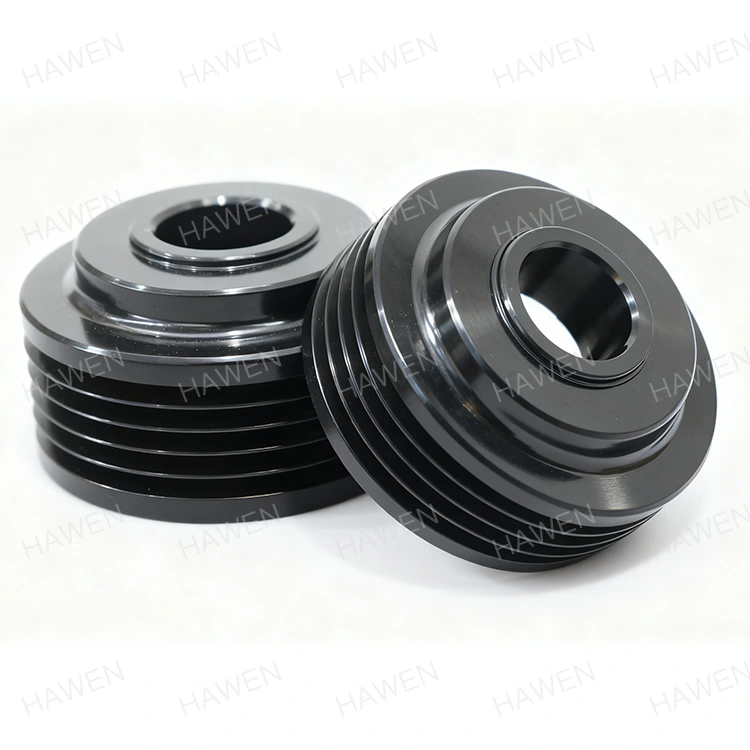

ホーン の自動車用タイミング プーリーは 45# 炭素鋼で製造されており、仕様は約Φ71×45.6mm、機械加工と電気泳動表面処理が施されています。この製品は自動車モーター用途向けに設計されており、顧客の図面に従ってカスタマイズできます。
自動車用タイミングプーリーを購入する場合、精度は最も重要な要素の 1 つです。わずかな寸法の誤差でも、ベルトの噛み合い、振動、騒音、耐用年数に影響を与える可能性があるためです。
たとえば、HAWEN は自動車用タイミング プーリーの加工精度を次のように規定しています。≤0.05mmリストされている製品構成については、さらにその技術基準では、内穴公差≦0.03mm、歯形角度±0.5°、歯形振れ≦0.10mm、面直角度≦0.01mmを目標としています。
| パフォーマンスファクター | なぜそれが重要なのか | 潜在的な利点 |
|---|---|---|
| 内穴公差 | シャフトとプーリーのフィット感を制御 | 安定した回転と振動の低減 |
| 歯形精度 | 確実なベルトの係合を保証 | 安定した動力伝達 |
| 歯形振れ | 回転の一貫性に影響を与える | 振動の低減と寿命の向上 |
| 面直角度 | 適切なアライメントをサポート | より安定したベルトトラッキング |
| 耐食性 | 金属表面を保護します | 要求の厳しい環境における耐久性の向上 |
したがって、自動車部品メーカーにとって、精度は単一次元の仕様ではなく、完全な製造能力として評価される必要があります。
自動車用タイミングプーリーを調達する場合、購入者は外形寸法だけに注目するのではなく、技術仕様全体を評価する必要があります。
信頼できるサプライヤーは、単に最終的な寸法シートを提供するのではなく、加工および検査中に各仕様がどのように管理されるかを説明できる必要もあります。
材料の選択は、強度、機械加工性、耐摩耗性、重量、長期耐久性に直接影響します。 HAWEN の自動車用タイミングプーリーの用途45#炭素鋼、強度と被削性のバランスが必要な場合に一般的に選択される中炭素構造用鋼。
ホーン の技術情報によると、45# 炭素鋼の密度は約 7.85 g/cm3、引張強さは少なくとも 600 MPa、降伏強さは少なくとも 355 MPa、伸びは少なくとも 16%、減面率は少なくとも 40% です。機械的性能は、適切な熱処理プロセスを通じて最適化することもできます。
| 重要な考慮事項 | 主な特徴 | 代表的な選択理由 |
|---|---|---|
| 45# 炭素鋼 | 強度とバランスの取れた被削性 | 要求の厳しいメカニカルトランスミッションコンポーネントに最適 |
| 快削鋼 | 良好な加工性能 | 大量の精密生産に便利 |
| アルミニウム合金 | 密度が低い | 軽量化が重要な場合に役立ちます |
最適な材料は、負荷、回転速度、動作温度、環境への曝露、製造量、およびお客様のシステム設計によって異なります。
高性能プーリーには、従来の旋削やフライス加工以上のものが必要です。製造プロセスでは、材料の一貫性、歯の形状、穴の精度、表面状態、および最終検査を制御する必要があります。
ホーン は、複数の自動化生産ライン、オンライン検査システム、および 100% 出荷検査を備えた高度に自動化された製造プラットフォームを報告しています。報告されている生産歩留まりは 99.995% ですが、同社は、広範な自動化製造プラットフォームでは重要な内穴公差を 0.005 mm 以下に維持できると述べています。
タイミングプーリーの主な価値は、歯の確実な噛み合いによって動きを伝達する能力です。このため、単純な摩擦ベースの動力伝達よりも同期伝達が重要なシステムに適しています。
自動車アプリケーションには、以下に関連するベルト駆動システムが含まれる場合があります。
自動車用途を超えて、精密タイミングプーリーは、3C 試験装置、半導体装置、CNC 機械、印刷装置、繊維機械、自動生産システムでも使用できます。
OEM および産業用バイヤーの場合、自動車用タイミングプーリーメーカー単価を比較するだけでは不十分である必要があります。エンジニアリング能力、生産能力、品質保証、カスタマイズ、納品の安定性は、総調達コストに大きな影響を与える可能性があります。
ホーン は、タイミング プーリーの研究開発と生産において 20 年以上の経験があり、2005 年以来、自動車、家庭用電化製品、AGV、その他の用途向けのタイミング プーリーを製造してきました。同社は、顧客の図面と用途の要件に基づいたカスタマイズされた特殊な形状の設計をサポートしています。
ホーン は自動化された生産設備とオンライン検査を組み合わせて、バッチの一貫性を向上させます。その製造アプローチは、重要な寸法を管理し、手作業によって生じるばらつきを減らすことに重点を置いています。
同社は、自社の製品が RoHS、REACH、およびその他の国際的な環境要件に準拠していると述べています。 HAWEN は ISO9001 および IATF16949 品質システム認証も報告し、自動車指向の品質管理とトレーサビリティに対する追加サポートを提供します。
ホーン は、総月間生産能力が約 500 万ユニットであると報告しており、現在の月間出荷量は約 300 ～ 400 万ユニットで、40% ～ 60% の柔軟な生産能力があります。このような容量の柔軟性は、プロトタイプ開発から安定した量産に移行するお客様にとって価値があります。
実際の調達プロセスでは、プーリーの仕様を実際のトランスミッション システムに結び付ける必要があります。注文する前に、購入者は次のことを確認する必要があります。
カスタマイズされた自動車用タイミングプーリープロジェクトの場合、技術図面、ベルト仕様、動作条件、予想される生産量を提供することで、メーカーが実現可能性をより正確に評価し、不必要な設計変更を減らすことができます。
を求めている購入者にとって、カスタム自動車用タイミングプーリー, HAWEN は、図面ベースのカスタマイズとアプリケーション指向のエンジニアリング サポートを提供します。
自動車のタイミング プーリーは、タイミング ベルトとの歯の噛み合いを通じて回転力を伝達します。この積極的な係合により、安定した伝達比と同期した動作が維持されます。
ホーン の上場自動車用タイミングプーリーは 45# 炭素鋼を使用し、電気泳動表面処理を特徴としています。具体的な材質や処理については、用途や図面の要件に応じてご相談させていただきます。
はい。 HAWEN は顧客の図面に応じたカスタマイズをサポートし、特定の産業システム要件に基づいた特殊な形状の設計を提供できます。
正確な歯の形状は、プーリーとタイミングベルトの間の適切なかみ合いを維持するのに役立ちます。歯の精度が悪いと、振動、騒音、偏摩耗、伝動性能の不安定などの原因となります。
ホーン は、リストに掲載されている自動車用タイミングプーリーに電気泳動を使用しており、一般的な電気メッキ、亜鉛メッキ、ニッケルメッキなどの他の処理も顧客の要件に応じてカスタマイズできると述べています。
高品質自動車用タイミングプーリー単なる歯車ではありません。これは、同期、ノイズ、効率、耐久性、およびシステム全体の信頼性に影響を与える精密伝送コンポーネントです。 OEM および調達チームにとって、理想的な中国のメーカーまたはサプライヤーは、正確な機械加工、適切な材料の選択、管理された表面処理、自動検査、カスタマイズ機能、安定した生産能力を兼ね備えている必要があります。 20 年以上の関連する製造経験とアプリケーションを重視したエンジニアリング能力により、HAWEN は自動車のタイミング プーリーの開発と量産に実用的なオプションを提供します。新しいプロジェクトを評価している場合、レビューする図面がある場合、またはカスタマイズされた伝送ソリューションが必要な場合は、お問い合わせホーン エンジニアリング チームと要件について話し合います。
