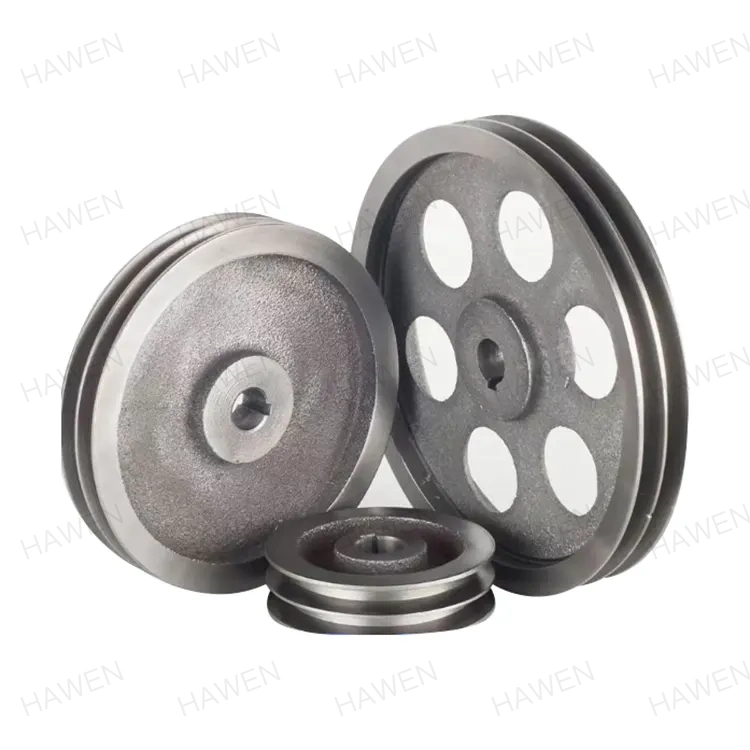

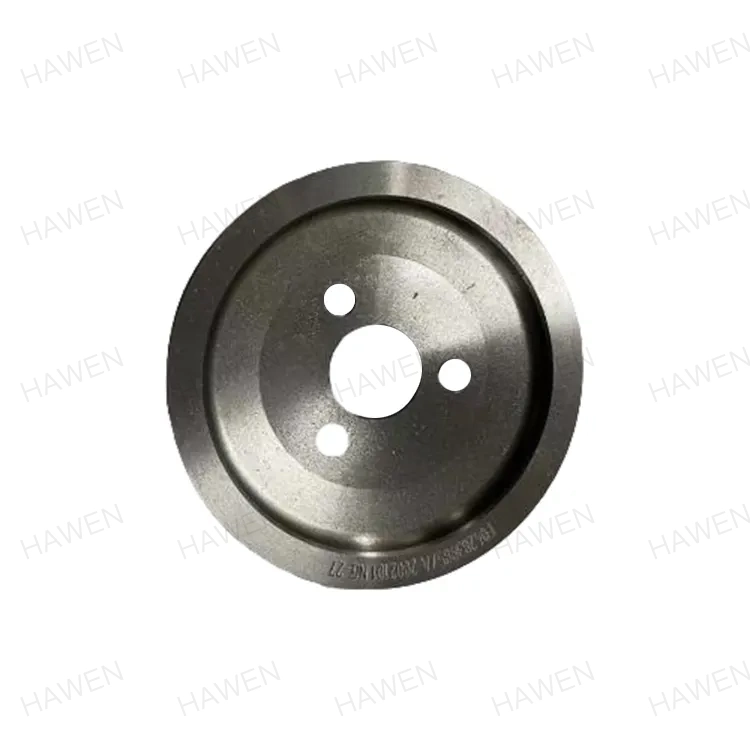

冷却システム用ウォーターポンププーリー

業界をリードするメーカーとして、HAWEN はエンジンのクランクシャフトとポンプシャフトをドライブベルトを介して高効率で接続するように設計された冷却システム用ウォーターポンププーリーの製造を専門としています。 10 個の完全に自動化された生産ラインを運用しているこの製造施設は、耐久性の高い冷却アーキテクチャにおいて優れた寸法安定性を実現しています。

産業システムにおける動的電力伝送

機械アセンブリは、温度制御を維持し、熱による劣化を防ぐために、継続的な同期回転運動に依存しています。水冷機械では、冷却システム用の高品質ウォーター ポンプ プーリーの実装により、プライマリ エンジンのクランク シャフトからインペラ シャフトへのエネルギーの直接伝達が容易になります。このリンクは、熱経路を流れる冷却剤の量と速度を決定し、ピーク動作中の平衡を維持します。

• クランクシャフトの同期:動力は、高効率のドライブベルトを使用して回転するクランクシャフトから取り出されます。標準セットアップでは、特定の構成を利用して、通常 2:1 ～ 4:1 の範囲の高度にバランスの取れた伝送比を実現します。
• 回転規制:回転速度は、駆動輪の相対的な外径によって動的に制御されます。これらの寸法を調整することにより、システムは原動機のさまざまな速度変数に適合します。
• 運用上の平衡:一貫した滑り止めベルトの係合により、システム内の温度の上昇が防止され、熱を吸収した液体が安定して熱交換アセンブリに循環して戻ります。

技術的寸法パラメータ

安定した機械的ドライブ接続を実現するには、構造仕様が正確に一致する必要があります。以下は、単一溝構成と複数溝構成の検証済みメトリクスです。

システムアプリケーションと環境統合

冷却システム用ウォーター ポンプ プーリーの有用性は、流体規制が最重要である複数の分野に及びます。これらのコンポーネントは、速度、トルク、環境暴露レベルが異なるさまざまな動作環境に導入されています。

自動車用流体回路

内燃機関の冷却セットアップでは、コンポーネントはエンジンのクランクシャフトに直接接続されます。高速運転中は回転速度が最大 3000 rpm に達するため、冷却剤の循環を維持するための優れたバランスと構造疲労耐性が求められます。

工業用流体処理

遠心ポンプ システムは、下水および化学処理用の柔軟なドライブ レイアウトに依存しています。取り付けられるコンポーネントの直径を変えることで、一次モーターのパラメーターを変更することなく、システムの揚力と流体速度を直接制御できます。

農業用灌漑ドライブ

水中ポンプは厳しい物理的条件下で作動します。延長されたホイールベース レイアウトを使用すると、機械式ドライブを湿った坑井シャフトから安全に離して設置でき、電気機器を湿気による損傷から保護できます。

気候調整システム

マルチリブベルトは、コンプレッサーアセンブリをエンジンドライブシャフトに直接接続します。アイドル状態では、自動テンショナーの統合により、システムが気候規制パラメータを満たす安定したトルク リザーブを維持することが保証されます。

腐食性の海洋環境

推進エンジンおよび補助船舶エンジンは、塩水噴霧環境にさらされます。急速な酸化と錆を防ぐために、ステンレス鋼で製造されたコンポーネントが中断のない冷却サイクルを維持するために利用されています。

電動パワートレイン アセンブリ

最新の電気自動車は、ブラシを使用しないダイレクトドライブ設計を採用しています。これらの構成は、バッテリ パックとパワー エレクトロニクス全体で正確で無段階の温度管理を実現するために、可変速度調整に依存しています。

材料の特性と冶金

耐久性の高いドライブコンポーネントの動作寿命は、物理的な構成によって決まります。標準配合では、鉄-炭素-シリコン合金 (炭素範囲 2.1% ～ 4%) を利用し、高い摩擦応力を管理するために最適化されたマトリックス構造とグラファイト形状に重点を置いています。

• ねずみ鋳鉄 (HT250):この合金は、250 MPa の引張強さと 180 ～ 250 HBW の硬度範囲を示します。適度な脆性を持ちながらも、鋳造時の優れた流動性、最小の収縮率（0.5%～1%）、高い振動減衰能が高く評価されています。
• ダクタイル鋳鉄（QT500-7）：マグネシウム処理により球状化され、マトリックス内のグラファイトノードは丸みを帯びています。この改良により、引張強度が 500 MPa に増加し、7% の伸び能力が実現し、突然の衝撃荷重による疲労のリスクが大幅に軽減されます。
• 高シリコン鋳鉄:シリコン含有量 14% ～ 18% で配合されたこの特殊なバリアントは、攻撃的な化学環境や強酸への曝露に対する重要な防御を提供します。

精密な製造と品質検証

機械的なアンバランスやベルトのスリップを排除するために、製造中に厳しい寸法制限が維持されます。精密機械加工ステップでは、内部シャフト穴などの重要な境界面が正確な幾何学的要件と一致していることを確認します。

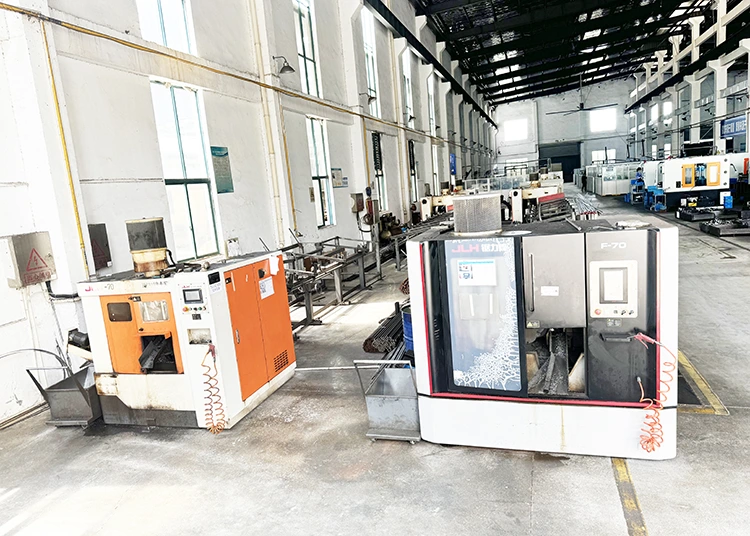

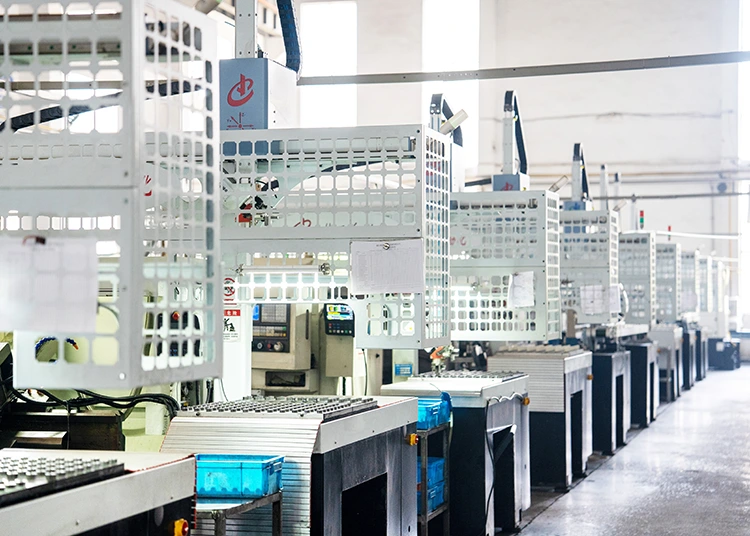

自動生産管理

10の自動化ラインで、ベースの準備から機械加工までの重要な作業を処理します。コンピュータ数値制御 (CNC) 装置、専用工具、および剛性の高い位置決め治具を利用して、内穴公差を 0.005 mm 以下に維持し、回転偏心を防止します。

計測と試験プロトコル

一連の高精度機器により、生産工程全体での寸法の一貫性が検証されます。統計的プロセス制御 (SPC) プロトコルはパラメーターをリアルタイムで監視し、99.995% の合格率を維持します。計測機器には次のものが含まれます。

• 多軸幾何学的追跡用の座標測定機 (CMM)
• 穴の同心度を監視する高精度真円度試験機
• 溝形状検証用の形状測定器

表面処理と環境基準

金属表面は、高湿度や化学薬品にさらされると腐食しやすくなります。この問題に対処するために、自動化された非接触電気泳動装置が製品を均一にコーティングし、人的接触による欠陥を排除します。特殊なニーズに応じて、亜鉛メッキやニッケルメッキなどの代替メッキオプションも利用できます。 1215 低炭素快削鋼などの原材料は環境要求を満たすように選択されており、すべての製品には正式な RoHS および REACH 準拠レポートが付いています。

私たちを選ぶ理由

調達業務には、製造規模と厳格な品質検証を組み合わせることができる経験豊富なパートナーが必要です。この生産施設は、世界的な供給パイプラインに明確な利点をもたらします。

• 実証済みの国内統合:同施設は、洗濯機モータープーリーでは65～75％の圧倒的な市場シェアを維持しており、タイミングプーリーでは安定した国内市場シェア50％を維持しており、業界からの深い信頼を示している。
• 大幅なスケーリング能力:月間生産限界は500万個に達し、現在の出荷量は平均300万〜400万個です。これにより、40% ～ 60% のバッファ容量が提供され、スケーリングの要求に簡単に対応できます。
• 検証された運用履歴:20年以上にわたる技術開発と、Asco、Midea、Gree、LG、Nidec、Huilu、Wolongなどの主要ブランドとの深い協力関係により、エンジニアリングの信頼性に関する強力な実績が確立されています。
• 地理的ハブの利点:浙江省麗水に位置するこの施設は、一次工業製造地帯内で稼働しているため、供給リードタイムが短く、エンジニアリングの最新情報への迅速な適応が可能です。

よくある質問

これらのコンポーネントでサポートされる一般的な伝達比はどれくらいですか?

標準ユニットは通常、2:1 から 4:1 までの比率を容易にします。これらの寸法は、提供された技術仕様に基づいて、特定の出力速度やモーターパラメータに合わせてカスタマイズできます。

工場では鋳鉄製品の錆びをどのように防いでいるのですか？

統合された乾燥システムと組み合わされた自動電気泳動ラインが金属表面をシールします。このプロセスはハンズフリーであるため、手作業での取り扱いで発生する表面の汚染や軽度の物理的衝撃を回避できます。

穴の精度をチェックするためにどのテスト手順が使用されますか?

品質チェックは、インライン監視システムと最終計測テストを組み合わせて行われます。完成品は三次元測定機 (CMM) と真円度試験機を使用して検査され、内穴が ≤0.005 mm の公差制限に一致しているかどうかが確認されます。

カスタム合金組成はサポートされていますか?

はい。エンジニアリング チームは、提供された技術図面をレビューして、ねずみ鋳鉄 (HT250)、ダクタイル鋳鉄 (QT500-7)、ステンレス鋼、または高シリコン代替品など、アプリケーション環境に合わせて適切な冶金を構成します。

先進的な産業用ソリューション

この製造施設では、20 年以上にわたり、集中的な開発、厳密なプロセス制御、高精度の自動化を通じて、高度な動力伝達技術を確立してきました。このブランドは、合金の選択から自動電気泳動までのあらゆる段階を管理することにより、冷却システム用の各ウォーター ポンプ プーリーが世界中の過酷な環境で最適な効率と耐久性で動作することを保証します。と提携ホーン産業用流体機器の長期にわたる信頼性の高い伝動性能を確保します。
