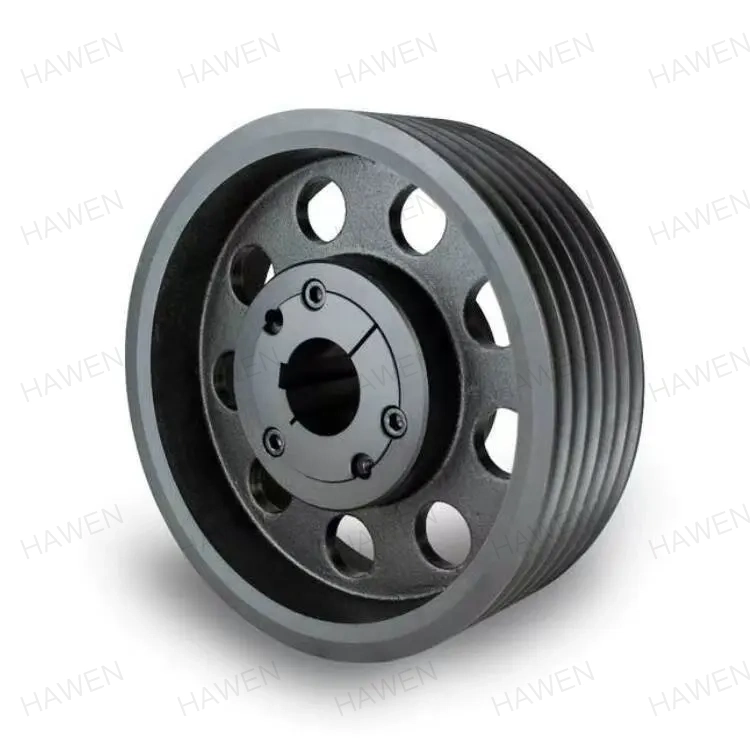

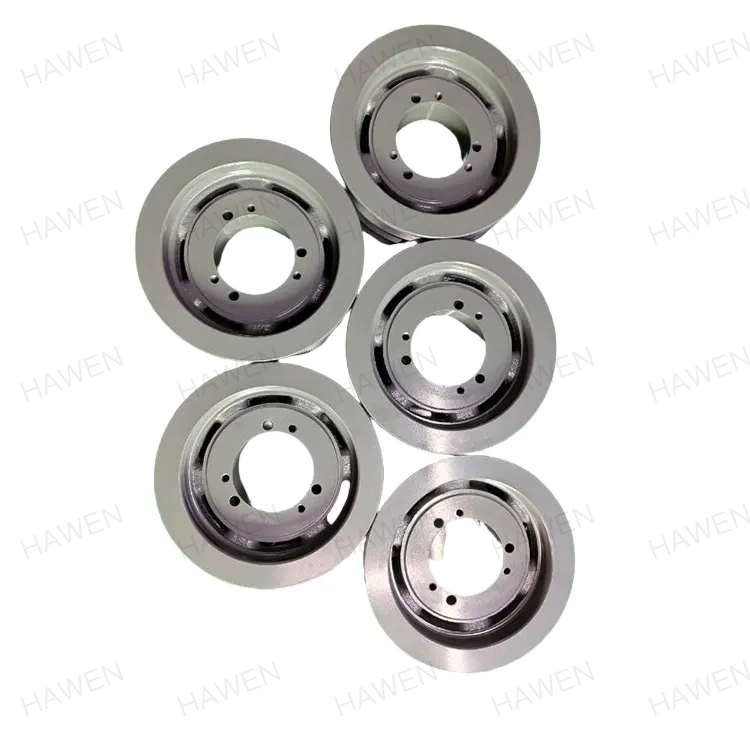

フランジ付きタイミングベルトプーリー

ホーン は、高効率機械ドライブ用のカスタム フランジ付きタイミング ベルト プーリー ソリューションを専門とする、中国を拠点とする大手メーカーおよびサプライヤーです。高品位の鋳鉄、鋼、アルミニウム合金から機械加工された各ユニットは、精密な歯のプロファイリングと堅牢なサイド フランジを組み合わせて、軸方向のベルトのウォークを排除します。標準キー溝やテーパーロックブッシュなどの柔軟な取り付けインターフェースを備えた当社の生産能力は、世界中のファン、ポンプ、コンプレッサー、自動化機器ライン全体でスムーズなトルク伝達、ベアリング摩耗の低減、信頼性の高い耐用年数をサポートします。

ベルトの位置を安定させるフランジ設計

連続デューティサイクル下で動作する現代の動力伝達システムは、駆動ベルトがリム面から外れることを防ぐために厳密な軸方向の拘束を必要とします。フランジ付きタイミングベルトプーリーは、外側リムにシングルまたはダブルのサイドフランジ構造を統合し、回転トルク伝達中に確実な横方向のガイドを提供します。

この構造的拘束により、急加速、方向変更、または高速動作時の軸方向の変位が排除され、接続されたドライブ シャフト間の正確な位置合わせが維持されます。

構造安定性の利点

• 正確な軸方向拘束:横方向のベルトのウォークを防止し、連続運転下でも安定した位置合わせを保証します。
• 振動低減:高いねじり剛性により動作騒音が低減され、機械システムの振動が軽減されます。
• ベアリングとベルトの保護:安定したトラッキングによりエッジの不均一な摩擦が軽減され、ベルトとシャフトベアリングの両方の寿命が延長されます。

高精度同期伝送のメリット

フランジ付きタイミングベルトプーリーを同期ドライブアセンブリに統合することで、歯とドライブベルト間の噛み合い効率が向上し、機械的な滑りのない安定した速度比をサポートします。剛性の高いリムの形状により、機械的負荷が変化しても一貫した摩擦と歯の噛み合いが保証されます。

この確実な係合プロファイルは、予期せぬトルク サージに対して自然な衝撃吸収を提供しながら、電力伝送ラインが最高効率で動作するのに役立ちます。

主要な伝送機能

• 効率的な電力出力:剛性の高い構造的完全性により、歯と溝の一貫した接触が確保され、スムーズなエネルギー伝達が実現します。
• 荷重衝撃吸収:エラストマーベルトの係合により瞬間的な衝撃荷重が緩和され、敏感なモーターシャフトが保護されます。
• 過負荷安全スリップ:重大なシステム障害時に自然な滑り耐性を提供し、致命的なモーターの故障を防ぎます。

高速動作のためのアライメントの改善

高速回転機器には、中心距離やシャフト平行度のわずかな公差に対応するための寛容な設置特性が求められます。フランジ付きリムの設計により、取り付けの微妙なずれが許容され、高 RPM 動作中にベルトが中心に保たれます。

モジュール式フランジ構成により日常のメンテナンスが簡素化され、迅速な目視検査と迅速なベルト交換が可能になり、工場のダウンタイムが削減されます。

運用効率化機能

• 高速アライメント安定性:サイドフランジは、高速回転時でもベルトのトラッキングを維持します。
• レイアウトの適応性:コンパクトな機器レイアウト全体での中心距離のわずかな変動に対応します。
• 簡単なメンテナンスアクセス:モジュラーセットアップにより、迅速な組み立て、分解、および迅速なベルト交換がサポートされます。

精密な製造と品質管理

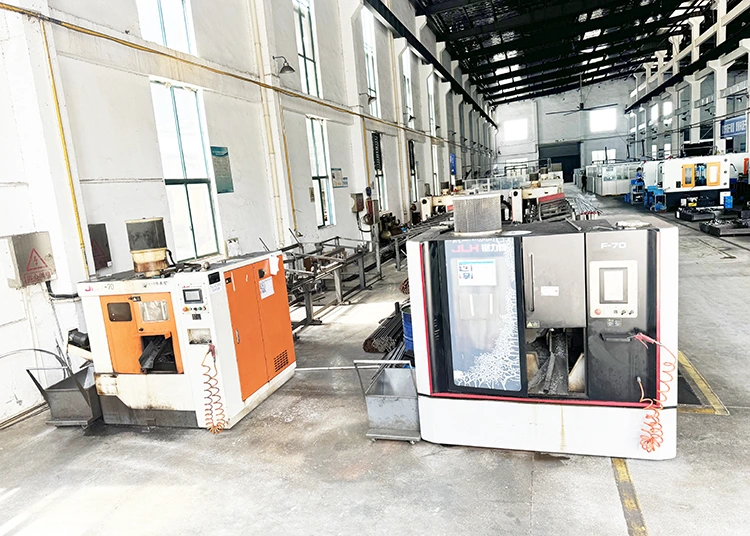

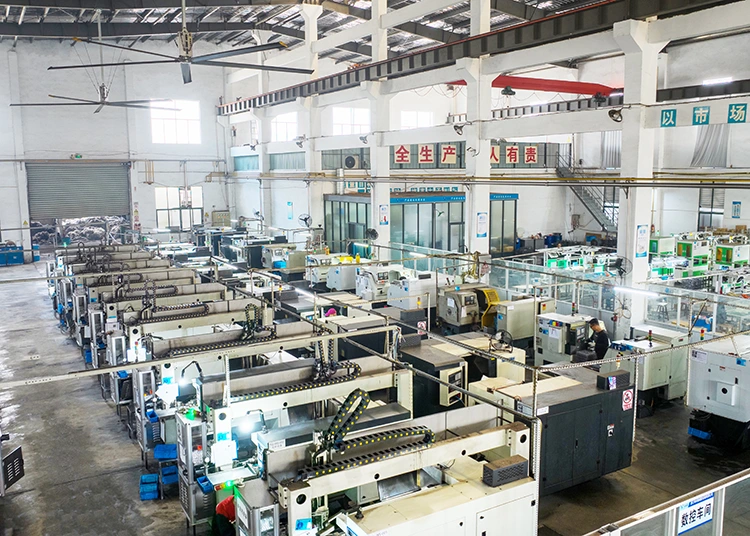

産業用ドライブ システム用の高精度コンポーネントを提供するには、精密機械加工基準を厳密に遵守する必要があります。すべてのフランジ付きタイミング ベルト プーリーは、正確な CNC 旋削、ギアのホブ加工、および動的バランス チェックを経て、最小限の振れと均一な歯の形状を保証します。

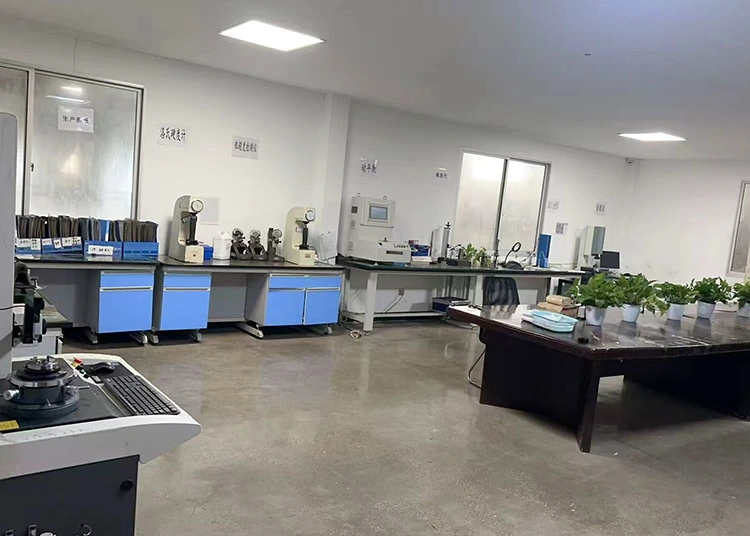

厳格な品質プロトコルにより寸法精度と表面不動態化が検証され、大量生産にわたって一貫したパフォーマンスが保証されます。

製造プロトコル

• 精密CNC旋削加工:ハブボアと外歯ピッチ間の厳密な同心度公差を保証します。
• 表面仕上げ:精密処理により表面硬度が向上し、歯形を摩擦摩耗から保護します。
• 動的バランス検証:回転偏心を最小限に抑え、高速でのシャフトのびびりやベアリングのひずみを防ぎます。

自動化機器への応用

軸調整、振動減衰、一貫した出力が不可欠な多用途の産業セットアップ向けに設計されたこの駆動コンポーネントは、さまざまな分野で確実に機能します。

• 高速ファンとポンプ:送液ポンプや産業用換気扇を低騒音で駆動します。
• コンベヤーおよび包装ライン:自動仕分け包装機においてスムーズなトルク伝達を実現します。
• コンプレッサーと減速機:機械的衝撃荷重を吸収する耐久性のある入出力ドライブコンポーネントとして機能します。
• 一般的な自動化機器:粉塵や湿気の多い環境で高い安定性が求められる自動機械に最適です。

材質と表面処理のオプション

適切な基材と表面コーティングを選択すると、クリーンな自動化施設や粉塵の多い工業環境で動作するかどうかにかかわらず、特定の環境条件下でコンポーネントの長い耐用年数が保証されます。

利用可能なオプション

• 材料の選択:振動減衰には鋳鉄、高トルク容量には炭素鋼、回転慣性を低減するにはアルミニウム合金。
• 表面処理:耐食性を高めるための黒染め、一般的な工場環境向けの防錆塗装、または表面の耐久性を高めるための電気メッキ。
• フランジ形式:ベルト保持のニーズに応じて、シングル フランジまたはダブル フランジのレイアウトが利用可能です。

技術仕様

この製品シリーズの標準技術オプションとパラメータ構成の詳細は、以下のエンジニアリング参照表に記載されています。

カスタマイズ機能

柔軟な生産ワークフローは、顧客の技術図面、アプリケーションの要求、または特殊なシャフト寸法に基づいた直接のカスタマイズをサポートします。エンジニアリング チームは、特定の機器のレイアウトに合わせて、互換性のある歯のピッチ、穴の公差、表面コーティングの選択を支援します。

バルク製造機能により、一貫したバッチ品質が保証され、リードタイムが制御された大量の OEM 機器の組み立てスケジュールがサポートされます。

カスタムエンジニアリングオプション

• ボアとハブの変更:精密なキー溝、仕上げられたボア、または正確な公差に合わせて機械加工されたテーパーロック構成。
• フランジアタッチメントの選択肢:アキシアル荷重パラメータに基づいたカスタムのシングルまたはデュアル フランジ圧入。
• 特殊なプロファイリング:標準的な V ベルトまたはマルチリブ ベルトのプロファイルに合わせた歯ピッチと溝の形状。

私たちを選ぶ理由

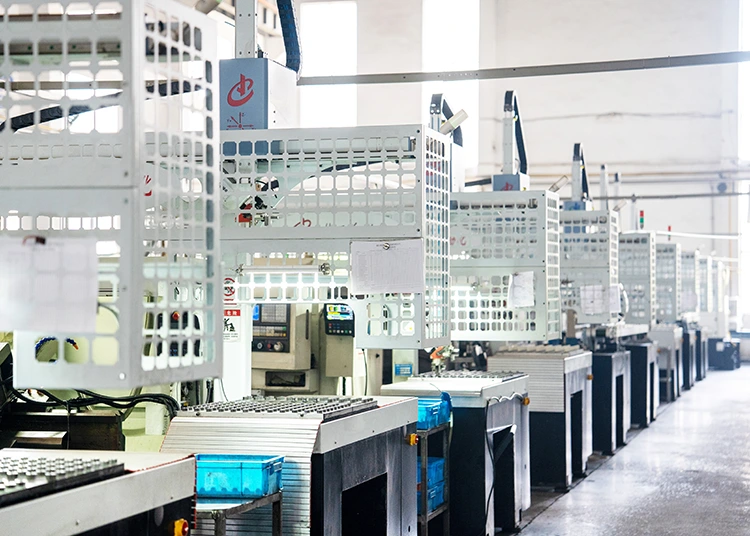

ホーン との提携により、数十年にわたる技術研究開発、高い日次生産量、中国の機械部品分野における業界での高い評価に裏付けられた、確立された精密製造能力への直接アクセスが保証されます。

• 製造業の企業の強み:年間生産額が1億元を超える国家ハイテク企業センターの支援を受けている。
• 高い 1 日あたりの処理能力:最新の製造施設では、世界的な大手 OEM をサポートするために、毎日最大 150,000 個の駆動プーリーを生産しています。
• 戦略的な業界パートナーシップ:美的、Gree、LG、日本電産、Huilu、Wolong などの世界市場リーダーへの長期にわたる信頼できるサプライヤーです。
• 市場のリーダーシップ:特殊なモーター駆動部品において65%～75%の国内市場シェアを誇っています。
• 世界的な配布フットプリント:活発な国際貿易活動により、ヨーロッパ、南北アメリカ、中東、アジアに信頼性の高いドライブコンポーネントを提供しています。

よくある質問

Q1: フランジなしリムと比較してフランジ付きデザインを選択する主な機能上の利点は何ですか?

フランジ構造により、高速回転時、方向変更時、または軽微な軸のズレ時にベルトがリムから外れるのを物理的に防止する側面拘束が得られます。

Q2: シャフトの取り付けにはどの取り付けインターフェイスがサポートされていますか?

ユニットは、シャフトを直接ロックするための標準キー溝またはテーパーロックブッシュを使用して指定でき、迅速な取り付け、取り外し、および現場でのメンテナンスの簡素化が可能です。

Q3: 湿気の多い機器や屋外機器にはどのような表面処理が推奨されますか?

電気メッキまたは防錆塗装のオプションは効果的な腐食保護を提供し、湿気の多い作業環境や清浄度の高い作業環境での耐用年数を延ばします。

Q4: フランジ付きタイミングベルトプーリーは、マルチリブまたは幅狭の V ベルトに対応できますか?

はい。リムの溝と歯の形状は、標準の V ベルト、幅の狭い V ベルト、またはマルチリブ付きドライブ ベルトに対応するように精密に機械加工できます。

Q5: このコンポーネントは、システムの過負荷時に駆動モーターを保護するのにどのように役立ちますか?

深刻な衝撃荷重や機器の詰まり下では、ベルトの摩擦インターフェースによって滑りが制御され、突然のトルク スパイクが吸収され、モーター シャフトが機械的損傷から保護されます。

ブランドのこだわり:数十年にわたる精密製造の専門知識と厳格な品質管理を活用し、ホーンは、世界市場の大手機器メーカーから信頼される、信頼性の高い高効率の電力伝送コンポーネントを提供しています。
