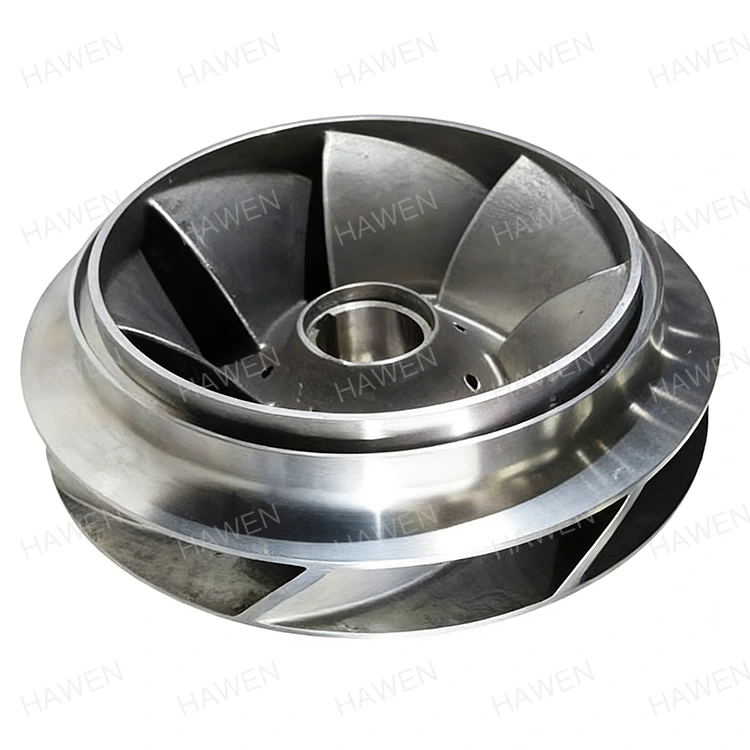

インベストメント鋳造ステンレス鋼インペラ

HAWEN は、大型工業用ポンプ用のカスタム インベストメント鋳造ステンレス鋼インペラ ユニットを専門とする、中国を拠点とする大手メーカーおよびサプライヤーです。これらのコンポーネントは、腐食性の高い媒体、酸性環境、食塩水に耐えるように設計されており、最適化された油圧効率と動的安定性を実現します。 304、316、2205 Duplex などの高級合金を使用する当社の製造プロセスは、正確な公差、スムーズな流体通路、最小限のメンテナンスコストを保証します。当社のエンジニアリング チームと提携して、過酷な動作条件で機器の耐用年数を延ばすように設計された信頼性の高い OEM ソリューションを実現します。

複雑なインペラ構造を精密鋳造する技術

最新の産業用流体輸送システム、高揚程の化学プロセス ポンプ、および特殊な海洋循環システムでは、正確な内部ベーンの形状、バランスのとれた動的プロファイル、および滑らかな油圧流路が求められます。従来の砂型鋳造法や複数ピースの溶接製作では、表面粗さ、寸法の不正確さ、構造的脆弱性を生じさせずに複雑な内部チャネルを製造しようとすると、失敗することがよくあります。シリカゾルインベストメント鋳造の実装は、厳密な寸法精度を持つ複雑な CAD モデルを固体金属に直接複製することにより、これらのエンジニアリング上の制限を解決します。

この精密な製造アプローチにより、従来の接合線や応力集中点が排除され、媒体が吸引アイに入った瞬間から排出ボリュートを出るまでの流体力学を最適化する統一構造が生成されます。高密度セラミック金型と真空補助注入技術を利用することにより、得られるコンポーネントはほぼネット形状を実現し、鋳造後の大規模な金属除去の必要性を大幅に減らします。

複雑な形状とスムーズな流路

• 油圧ベーンの精度:複雑な三次元湾曲羽根を正確に複製して流体をスムーズに導き、内部摩擦損失、キャビテーションのリスク、エネルギーを浪費する乱流を最小限に抑えます。
• 構造的完全性:低品位の鋳造法でよく見られる内部ガス気孔、シュリンク ホール、コールド シャットのない均質な金属粒子構造を実現します。
• ニアネットシェイプ効率:セラミックシェルモールドから直接超厳密な寸法公差を実現し、合金原料を節約し、下流の CNC 仕上げサイクルを短縮します。
• 均一な壁の厚さ:シュラウド付きセクションとオープンセクション全体で一貫した壁寸法を維持し、高い内部水圧下でもバランスの取れた応力分散を保証します。

多彩な構造オプション

• クローズドデザイン:前後のシュラウドを組み込み、液体通路を完全に密閉します。この構成は、透明で凝集しない流体を取り扱う際に、最大の油圧効率と高いヘッド圧力を実現します。
• セミオープンデザイン:後部シュラウドのみを備え、オープンベーン面と組み合わせています。構造強度とクリアランスの最適なバランスを提供し、中程度の固体数の媒体をポンプ輸送する際の粒子の蓄積を防ぎます。
• オープンデザイン:フロントとリアのシュラウドを完全に排除し、ベーンをケーシングに直接露出させます。このレイアウトは、重いスラリー、高粘度の液体、または長繊維を含む液体をポンプ輸送するために特別に設計されています。

ステンレス鋼素材の主な利点

材料の選択は、攻撃的な液体環境における早期の機械的故障、電気腐食、および化学的劣化に対する主な防御として機能します。高品位の合金配合を利用することで、強力な化学物質、汽水、または極端な動作温度に連続的にさらされた場合でも、内部コンポーネントの構造的完全性、表面の平滑性、および寸法安定性が確実に維持されます。

従来の炭素鋼や鋳鉄ではなくインベストメント鋳造ステンレス鋼インペラを選択すると、連続運転時間が延長され、計画外のシステム停止の頻度が低下するため、トータルのライフサイクルコストが大幅に削減されます。固有のクロム含有量は自己修復性の不動態酸化膜を形成し、その下にある金属マトリックスを継続的な化学攻撃から遮断します。

合金グレードと性能上の利点

• グレード 304 合金:一般的な大気酸化、有機酸、および中性の工業用プロセス液体に対する信頼性の高い耐性を提供する多用途のベースラインとして機能します。
• グレード 316 合金:2 ～ 3% のモリブデン含有量で強化されたこのグレードは、塩化物が豊富な媒体、溶剤、および酸性プロセス流中での孔食および隙間腐食に対して優れた耐性を示します。
• 2205二相合金:オーステナイトとフェライトの混合微細構造を組み合わせて、高塩分濃度の海水環境における応力腐食割れに対する優れた耐性とともに、従来のオーステナイト合金の 2 倍の降伏強度を実現します。

製造工程と品質管理

要求の厳しい産業用途に高性能コンポーネントを提供するには、生産のあらゆる段階で厳格な品質管理が必要です。高純度ワックスパターンの最初の注入から最終的な動的バランス検証に至るまで、各製造ステップは標準化された品質保証プロトコルによって管理されます。

高度な鋳造技術により、化学組成が国際的な材料仕様に厳密に一致していることが保証され、また、自動化された非破壊検査装置は、完成品が製造施設のフロアから出荷される前に潜在的な内部欠陥を検出します。

検証および検査プロトコル

• 分光分析による熱分析:すべての溶融バッチは発光分光分析を受け、元素組成が ASTM、DIN、ISO の材料規格と正確に一致していることを確認します。
• 3D座標測定：高精度 CMM 検査では、重要な寸法、ブレード角度、アイ直径、ハブ構成を顧客の正確な設計図面と照合して検証します。
• ISO 1940 ダイナミック バランシング:すべてのユニットは自動バランシング リグで G6.3 以上の基準に基づいて動的にバランスがとられており、回転振動を排除し、ベアリングの応力を軽減し、静かなポンプ動作を保証します。
• 化学的表面不動態化:完成した部品は、制御された酸洗と不動態化を経て遊離鉄粒子を取り除き、保護酸化クロム表面層を強化します。
• 非破壊検査 (NDT):染料浸透検査と液体染料検査は重要な応力ゾーンに適用され、表面を破壊する微小な亀裂やピンホールが完全にないことを保証します。

流体アプリケーションにおけるパフォーマンスの利点

インベストメント鋳造ステンレス鋼インペラを産業用流体ハンドリング システムに直接統合すると、大幅な運用効率が向上し、エネルギー消費が削減され、機械の耐用年数が延長されます。滑らかな内部流体通路により、内部流体抵抗が大幅に低減され、電気ドライブがさまざまな負荷点にわたって最高効率で動作できるようになります。

さらに、高級ステンレス合金の高い機械的硬度と靱性により、液滴浸食や局所的なキャビテーション孔食に対する優れた耐性が得られ、長年の継続使用にわたってポンプが元の揚程と流量性能評価を確実に維持します。

運用への影響

• 延長されたサービス間隔:優れた耐摩耗性により、高速の液体の流れや浮遊微粒子による浸食を防ぎます。
• 総所有コストの削減:表面の汚れが最小限に抑えられ、錆スケールの蓄積がゼロであるため、メンテナンスの手間が減り、スペアパーツの消費が減り、運用上のダウンタイムが最小限に抑えられます。
• 一貫した油圧出力:安定したベーン形状により、長い動作サイクルにわたって流量の低下が防止され、予測可能なプロセス流量と安定したシステム圧力プロファイルが確保されます。
• 振動低減:ダイナミックバランスの精度によりシャフトのたわみが防止され、メカニカルシールとドライブベアリングを早期の機械的摩耗から保護します。

産業用途

重要なインフラストラクチャや過酷な産業環境で最大限の信頼性を実現するように設計されたこれらの精密鋳造コンポーネントは、コンポーネントの故障が許されない要求の厳しい分野の幅広い分野で完璧に機能します。

• 工業用水処理と淡水化:高圧逆浸透給水システム、かん水循環、海水取水処理設備。
• 化学および石油化学処理:濃酸、アルカリ溶液、有機溶剤、腐食性化学物質のバイパス流を安全に取り扱います。
• 海洋および海洋機械:重要な海水冷却回路、ビルジ管理、バラスト移送システム、および海上プラットフォーム消防ポンプユニット。
• 食品、飲料、乳製品の加工:非汚染性の不動態化された滑らかな表面を必要とする、食用液体、濃縮シロップ、洗浄液の衛生的な移送。
• 医薬品およびバイオテクノロジー製造:超高純度の液体移送と反応性ブロス循環により、高い表面仕上げ基準により細菌の付着が防止されます。
• パルプ、紙、繊維加工:繊維状のスラリー、強力な漂白剤、高温の染料液を目詰まりや腐食なしに処理します。

技術仕様

このコンポーネントラインの運用能力と技術パラメータは、以下の包括的なエンジニアリング参照表にまとめられています。

カスタマイズ機能

OEM 機械メーカーや世界的なエンジニアリング プロジェクトの多様な要件を満たすために、包括的なカスタム生産サービスをデジタル設計資産または物理的なプロトタイプから直接利用できます。高度な 3D モデリングおよび流体シミュレーション ツールを使用して、エンジニアリング チームは機器開発者と直接協力して、カスタム ポンプ ケーシングのパフォーマンスを最適化するためにブレード角度、ハブ接続、シュラウド クリアランスを調整します。

特殊な流体システム用の 1 回限りのプロトタイプを製造する場合でも、大量の OEM バッチ生産にスケールアップする場合でも、柔軟な工具セットアップと精密機械加工機能により、迅速なリード タイムと厳密なエンジニアリング公差仕様への正確な準拠が保証されます。

カスタムエンジニアリングオプション

• 図面ベースの制作:お客様が提供した 2D CAD 図面、3D STEP/IGES モデル、または物理サンプルのリバース エンジニアリングに基づいて直接製造します。
• カスタムハブおよびキー溝ツール:独自のモーターシャフトインターフェイスに適合するようにシャフトボア寸法、スプライン、ネジマウント、およびドライブキー溝をカスタマイズしました。
• 油圧プロファイリング:ブレード数、出口角度、シュラウドの形状を変更して、特定の使用条件に合わせてヘッドフロー曲線を最適化します。
• 特殊な表面コーティング:超研磨性のスラリー環境向けの耐摩耗性または摩擦低減表面処理の適用。

比較優位性

厳しい作業条件下でさまざまな金属合金がどのように機能するかを理解することは、プラント管理者や機器設計者が長期的な運用の成功に向けて適切な材料を選択するのに役立ちます。以下の比較表は、流体機器の製造で使用される一般的な構造用合金の主な性能の違いを示しています。

私たちを選ぶ理由

適切な製造パートナーを選択することは、適切な原材料を選択するのと同じくらい重要です。最新の品質管理システムの下で運営される専門の生産ハブとして、当社の施設は高度な冶金鋳造技術と包括的な精密仕上げサービスを組み合わせて、世界市場に高性能コンポーネントを提供しています。

• 実証済みの製造遺産:精密な機械加工に深いエンジニアリングのルーツがあり、最新の生産インフラと数十年にわたる業界の進歩によって支えられています。
• 堅牢な生産能力:最新の鋳造工場と自動化された CNC 仕上げラインは、安定した納期スケジュールで大規模な製造割り当てをサポートできます。
• 社内品質管理:CMM、OES分光器、動的バランシングユニット、非破壊検査スイートを備えた完全に統合された検査ラボ。
• グローバルエンジニアリングサポート:経験豊富な技術チームが、材料の選択、ラピッドプロトタイピング、CAD からファウンドリまでのツールの最適化に対する専用のサポートを提供します。
• エンドツーエンドのトレーサビリティ:完全な材料証明書、検査記録、および寸法検証レポートがすべての生産バッチで提供されます。

よくある質問 (FAQ)

Q1: 従来の砂型鋳造と比較して、シリカゾル インベストメント鋳造を選択することの主な運用上の利点は何ですか?

シリカゾル インベストメント鋳造では、非常に滑らかな表面仕上げ (通常、鋳造のまま Ra 3.2 μm 以上) とより厳しい寸法公差が得られます。これにより、粗い砂型鋳造部品と比較して、優れた内部油圧効率、流体摩擦の低減、キャビテーションのリスクの低減、鋳造後の機械加工作業が最小限に抑えられます。

Q2: 高塩分海水ポンプシステムにはどのステンレス鋼合金グレードを選択する必要がありますか?

グレード 316 は一般的な塩化物溶液に対して適切な耐食性を提供しますが、2205 二相合金は濃縮海水、海洋循環、および脱塩システムに強く推奨されます。 2205 Duplex は、標準 300 シリーズ合金の 2 倍の機械的降伏強度に加え、孔食、隙間腐食、応力腐食割れに対する優れた耐性を備えています。

Q3: ISO 1940 規格に準拠した動的バランスにより、流体機器の寿命はどのように向上しますか?

動的バランスにより、回転コンポーネント全体にわたる非対称な質量分布が排除されます。 ISO 1940 G6.3 または G2.5 規格に準拠したバランスにより、動作中の半径方向および軸方向の振動が大幅に最小限に抑えられ、ポンプ ベアリング、メカニカル シャフト シール、および電気駆動カップリングの早期故障が防止されます。

Q4: インベストメント鋳造ステンレス鋼インペラを改造して、固形分を多く含む液体を扱うことはできますか?

はい。カスタム鋳造段階でセミオープンまたはオープンの設計構成を指定することにより、内部クリアランス ギャップが最大化されます。これにより、浮遊粒子、小さな固体、または繊維状媒体を含む流体が、内部の詰まりやベーンの急速な浸食を引き起こすことなく、ポンプ ケーシングを自由に通過できます。

Q5: 耐薬品性を最大限に高めるために推奨される表面処理方法は何ですか?

表面に残留する鉄汚染物質を除去し、自然の保護クロム酸化物層を最適化するために、化学的酸洗および不動態化処理が標準的な方法として推奨されます。高純度で衛生的な用途では、機械的鏡面研磨または電解研磨を適用して、表面粗さを Ra 0.4 μm まで下げることができ、細菌の付着やスケールの蓄積を防ぎます。

Q6: カスタムオーダーではどのような技術文書と品質保証レポートが提供されますか?

標準納品文書には、化学材料製造証明書 (EN 10204 3.1)、寸法 CMM 検査シート、動的平衡試験証明書、熱処理プロセス記録が含まれており、材料の完全なトレーサビリティと運用上のコンプライアンスを保証します。
