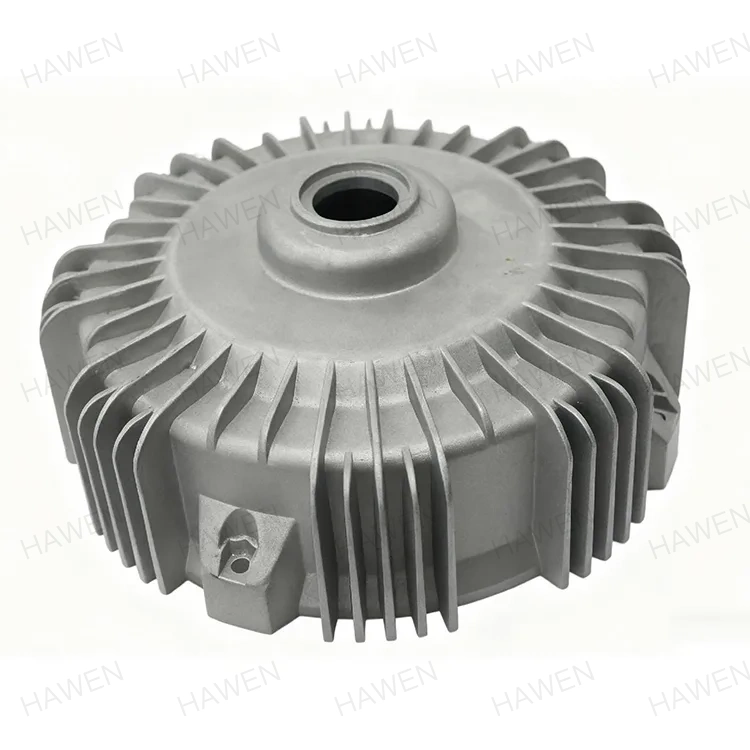

アルミモーターケーシング

アルミニウム製モーター ケーシングはモーターの動作に不可欠なスペアパーツであり、その性能と精度はモーターの耐用年数とユーザー エクスペリエンスに直接影響します。当社は、モーターハウジングの耐久性と精度を確保するために、原材料の選択と精密な製造プロセスを継続的に最適化しています。また、設計の改善を続けており、さまざまなアプリケーションシナリオに応じてさまざまなタイプのモーターハウジングをカスタマイズできます。

製品仕様

製品の応用分野

HAWEN (Trilon) は、機械業界に 20 年以上深く関わっている企業です。 2005年以来、当社はモーターハウジングの研究開発と生産に注力してきました。モーター ハウジングは、鉄道輸送車両や新エネルギー車両に広く顕著に使用されています。たとえば、電気自動車の駆動モーター ハウジングは、水冷と耐湿性の要件を満たしながら、軽量設計、高い熱伝導率、シール性能を実現するためにアルミニウム プロファイルを採用しています。高速鉄道などの鉄道交通機器のモータハウジングは、高速運転の信頼性を確保するため、高精度な加工と耐振動性を重視しています。

家電業界では、モーターハウジングはエアコン、洗濯機、掃除機などによく使用されており、絶縁性能を確保しながらコストを削減するために、通常ABSエンジニアリングプラスチックや鋼材で作られています。電動工具のモーターハウジングは、必要な強度、防塵・防湿性、一定レベルの難燃性を持たせるために、プラスチックの圧縮成形や鋼構造で作られることがほとんどです。

当社の製品は幅広い業界をカバーしており、主に小型家電業界へのサービス提供に特化しています。

製品応用装置と主要顧客

上記の製品は主にモーターハウジングとエンドカバーとして使用されており、中核顧客には日本電産、美的、ハイアール、その他の有名企業が含まれます。

技術パラメータ: DC04 低炭素鋼

Core Advantages

製造モデルと位置付け

HAWEN は、自動化された生産を中心に構築され、エンジニアリングの専門知識によってサポートされている産業用部品メーカーです。その製造システムは、安定性、一貫性、再現性を考慮して設計されており、長期にわたる大量のアプリケーションにおいて信頼性の高い製品パフォーマンスを保証します。

エンジニアリングへの関与と開発サポート

製品開発段階において、HAWEN のエンジニアリング チームは顧客のプロジェクトに早い段階から参加できます。産業システムの要件、構造設計、材料の選択、および加工方法を評価することで、HAWEN はソリューションが大量生産に適した状態を保ちながらアプリケーションのニーズを満たしていることを保証します。迅速な対応により、開発サイクルが短縮され、プロジェクトのリスクが軽減されます。

自動生産システム

HAWEN は、自動表面洗浄ラインと自動黒色酸化処理ラインによってサポートされる 10 の完全自動生産ラインを運用しています。高度に自動化されたワークフローにより、手動による関与が最小限に抑えられ、安定した配信と拡張可能な生産のための強固な基盤が提供されます。

精密加工と一貫性管理

すべての重要な機械加工プロセスは、高精度の自動化装置を使用して実行されます。コアの寸法管理は安定しており、内穴公差などの重要な公差は ≤0.005 mm に維持されます。自動化された実行と標準化されたプロセスにより、生産バッチ全体で高い一貫性が保証されます。

プロセス品質管理の仕組み

品質管理は原材料の調達段階から始まり、材料の産地と一貫性が厳密に管理されます。生産中、オンライン検査システムは主要なプロセスパラメータをリアルタイムで監視し、逸脱をタイムリーに修正できます。出荷前に全数検査が行われ、プロセスの歩留まりは 99.995% で安定しています。

環境コンプライアンスと製造管理

HAWEN は、材料の選択と製造プロセスにおける環境要件と規制要件を厳格に遵守しています。低炭素快削鋼1215を使用し、有害物質を削減しています。表面処理は完全に自動化された黒色酸化プロセスによって実行され、手作業による汚染を防止しながら耐食性を向上させ、廃棄物を削減します。すべての製品は ROHS、REACH、およびその他の国際環境規制に準拠しています。

カスタマイズとアプリケーションの互換性

HAWEN は、顧客のさまざまな産業システム構造とアプリケーション条件に基づいて、アプリケーションへの適切な適合性と動作の安定性を確保するために、カスタマイズされた特殊な形状の設計を提供します。早期のエンジニアリング サポートは、後の変更やテストの繰り返しを減らすのに役立ちます。

キャパシティプランニングとデリバリー機能

HAWEN の月間総生産能力は約 500 万ユニットに達します。現在の月間出荷量は 300 ～ 400 万個で、40% ～ 60% の生産能力が残っています。この能力構造は、プロジェクトの拡張と市場の需要の変化への迅速な対応をサポートします。

地域製造とサプライチェーンの強み

中国の主要製造地域の一つである浙江省に位置するHAWENは、成熟した地元サプライヤーと長期的な協力関係を維持しています。調達リードタイムの​​短縮と安定供給により配送効率を高め、柔軟な顧客ニーズに対応します。

顧客志向の価値

HAWEN は、自動化された製造システム、安定した品質管理、エンジニアリング サポートを通じて、お客様のコスト効率、低騒音運転、高い認定率、環境コンプライアンスの達成を支援します。 HAWEN を選択すると、製品ライフサイクル全体を通じて、開発、テスト、製造、アフターサービスにわたる総コストが削減されます。

材料の選択

DC04は主に深絞り加工に使用される低炭素鋼材です。

代表的な化学組成

炭素(C)≤0.08%、マンガン(Mn)≤0.4%、リン(P)≤0.025%、硫黄(S)≤0.02%、アルミニウム(Al)≧0.015%。

機械的性質

降伏強さは 130 ～ 210 MPa、引張強さは 270 MPa 以上、破断後の伸び率は 34% 以上であり、これらの指標はその優れた塑性と成形性を反映しています。

表面の分類と成形性

DC04の表面品質は3つのグレードに分けられます。

●FB：よりグレードの高い仕上げ面、成形に影響しない軽微な欠陥は許容されます。

● FC : 片面に明らかな欠点のない高品位な表面仕上げ

●FD：超高級仕上げ面、両面に高い外観品質を要求

この表面仕上げにより、深絞り加工時に材料に亀裂や変形が生じにくくなり、複雑な形状のプレス部品に適しています。

Process Control

高精度アセンブリの互換性とパフォーマンスを確保するには、スタンピング金型の設計、原材料の選択、プロセスの安定性に非常に高い要件が課されます。このような正確な許容範囲には、加工装置 (CNC 工作機械、ダイカストマシン、金型制御など)、高品質の切削工具、安定したプロセス条件、信頼性の高い治具 (温度制御、振動抑制など) の最高レベルの精度が必要です。わずかな偏差でも製品の品質欠陥につながる可能性があります。

この精度を確保するために、当社は高度な製造プロセスを採用しています。これは、高精度の測定機器（三次元測定機（CMM）、真円度試験機、形状測定器など）、厳格なプロセス制御（統計的プロセス制御（SPC）など）、バッチ生産の一貫性を保証する安定した加工環境によって実現されています。

応用価値: 高いモーター速度での低騒音と優れた製品性能の維持、原材料の性能、内穴公差と幾何公差の精度は、伝達効率、騒音制御、製品寿命にとって重要なハウジングとモーターの間の取り付け精度に直接影響します。これは、ハイエンド製造の中核となる技術指標です。

使用中の製品の安定性と耐久性を確保するために、製造プロセス全体にわたって厳格な品質管理を実施しています。

●材料性能のマッチング：材料の硬度と表面処理プロセスを厳密に制御し、耐摩耗性と疲労強度を効果的に高めます。

表面処理

モーターハウジングは、モーターの高い回転速度と極端な温度による過酷な作業環境で動作するため、適切な処理を行わないと、必然的にスペアパーツの錆や腐食が発生します。当社には専門的で経験豊富なコア研究開発チームがいます。長年の実務経験と試作の繰り返しにより、本製品専用の表面処理工程を開発し、表面処理にはサンドブラストを採用し、全工程において手作業による製品への接触を一切排除しました。これにより、製品の耐食性が業界基準を満たすだけでなく、人間の接触による製品衝突のリスクが軽減され、製品の動作安定性が確保されます。

電気泳動やスプレー塗装などの他の表面処理方法も利用でき、お客様の要件に応じて完全にカスタマイズできます。

環境要件

すべての製品は、原材料の選択と表面処理プロセスに関して厳しい環境保護要件を満たしており、公式の ROHS および REACH 認証レポートによって裏付けられています。

研究開発とカスタマイズ機能

当社の専門的な研究開発および技術チームは、20 年にわたる業界での深い経験を持っています。当社は、顧客の要件を完全に満たし、特定のアプリケーションシナリオと要求に応じて技術的な問題点を解決し、特殊な形状のステーターコアをカスタマイズできます。ご指定の原材料や表面処理工程による特注品など、ご提供図面によるカスタマイズも大歓迎です。海外からのお客様にも当社の製造工場をぜひご訪問いただきますよう、よろしくお願いいたします。

新組織体制によるシナジー効果

新しい組織構造によってもたらされる相乗効果により、HAWEN は綿密かつ効果的な協力に基づいて顧客の期待に完全に応えることができます。

国内のお客様

当社は三江電気、LG天津、日本電産、美的、ハイアールなどの国内顧客と長期戦略的パートナーシップを確立しており、10年以上にわたる安定した協力関係を築いています。
